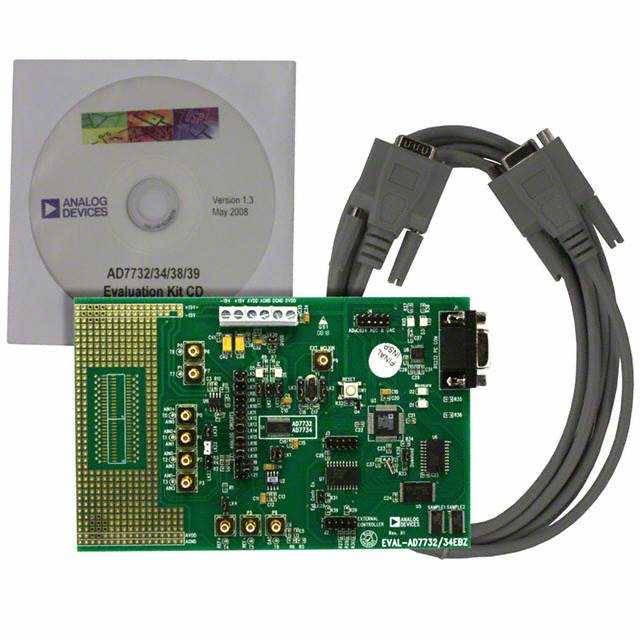

EVAL-AD7732EBZ

厂牌: ANALOG DEVICES
产品描述: AD7732 ADC Evaluation Board
供应商型号: Q-EVAL-AD7732EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-AD7732EBZ

EVAL-AD7732EBZ概述

    AD7732 高精度双通道24位Σ-Δ模数转换器技术手册

    产品简介


    AD7732是一款高精度高吞吐量的模拟前端,具有24位无缺失代码的模数转换器(ADC)。适用于需要高分辨率和快速切换的应用场景。它的主要功能包括两个完全差分输入通道、宽输入范围、出色的线性度、过压保护以及多种通信接口支持。AD7732广泛应用于过程控制、工业仪器仪表、可编程逻辑控制器(PLC)和分布式控制系统(DCS)等领域。

    技术参数


    - 分辨率:24位无缺失代码
    - 非线性误差:±0.0015%
    - 模拟输入范围:±10 V, ±5 V, +10 V, +5 V
    - 通道切换速度:高达12.19 kHz(Chopping enabled),高达15.4 kHz(Chopping disabled)
    - 接口:SPI, QSPI, MICROWIRE, 兼容DSP
    - 电源电压:模拟电源:+5 V;数字电源:3 V 或 5 V
    - 封装:28引脚TSSOP

    产品特点和优势


    - 高分辨率:AD7732提供24位无缺失代码,确保信号转换的精确度。
    - 快速通道切换:适合高分辨率多路复用应用,通道切换速率最高可达12.19 kHz。
    - 优异的线性度:非线性误差仅为±0.0015%,保证信号转换的一致性。
    - 过压保护:具备抗过压能力,能够在±16.5 V的过压情况下不影响相邻通道。
    - 多种输入模式:支持单极性和真双极性输入范围,适用于各种应用场景。
    - 兼容多种通信接口:支持SPI、QSPI、MICROWIRE及DSP接口,便于与不同类型的微控制器和处理器进行连接。

    应用案例和使用建议


    AD7732在PLC/DCS系统中的多路复用应用中表现出色。例如,在过程控制系统中,AD7732可以用于采集多个传感器的数据,实现高精度的数据采集。在使用过程中,为了获得最佳性能,建议注意以下几点:
    - 确保模拟电源和数字电源的电压稳定,避免电源波动影响转换精度。
    - 在高温度环境下使用时,需注意校准增益漂移和偏移漂移的影响。
    - 使用外部参考电压时,应确保参考电压的稳定性。

    兼容性和支持


    AD7732可以与微控制器和数字信号处理器兼容,具有广泛的适配性。制造商提供了丰富的文档和技术支持,包括评估板、应用笔记和软件工具,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 问题:输出噪声过大
    - 解决方法:检查电源稳定性,调整转换时间寄存器以降低噪声水平。

    2. 问题:系统校准后仍存在偏移误差
    - 解决方法:重新执行全范围校准和零点校准,确保所有设置正确。

    3. 问题:通道切换速度慢
    - 解决方法:配置正确的转换时间寄存器,选择合适的模式以提高通道切换速度。

    总结和推荐


    AD7732是一款高性能的24位Σ-Δ模数转换器,具有高分辨率、快速通道切换和优秀的线性度等特点,适用于需要高精度多路数据采集的应用场景。凭借其出色的性能和广泛的适用性,我们强烈推荐AD7732在各类高精度数据采集和过程控制应用中使用。对于需要高度可靠性的应用,AD7732将是理想的选择。

EVAL-AD7732EBZ参数

参数
零件状态 停产
包装方式 盒装

EVAL-AD7732EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-AD7732EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-AD7732EBZ EVAL-AD7732EBZ数据手册

EVAL-AD7732EBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
