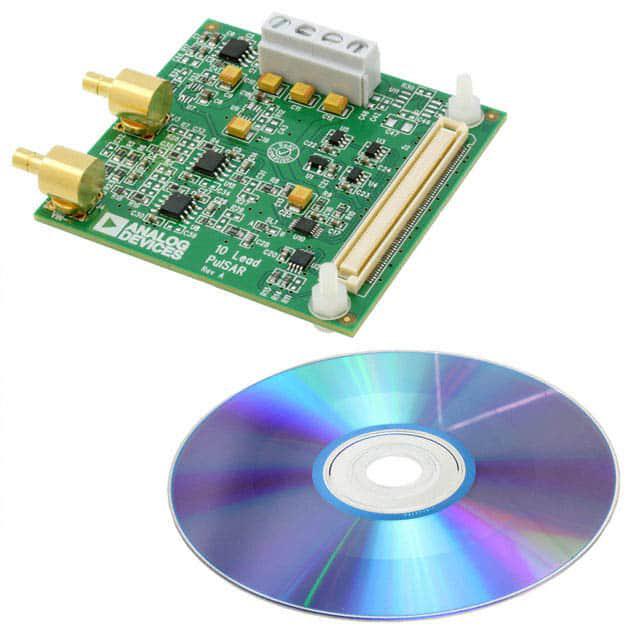

EVAL-CN0261-SDPZ

厂牌: ANALOG DEVICES
产品描述: AD7691/AD8597/ADR435 ADC/Op Amp/Voltage Reference Evaluation Board
供应商型号: Y-EVAL-CN0261-SDPZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-CN0261-SDPZ

EVAL-CN0261-SDPZ概述


    产品简介


    本文将详细介绍一种高性能模拟数字转换器(ADC)前端的设计与应用。这款前端电路由AD7691 18位250 kSPS PulSAR ADC、AD8597低噪声低失真运算放大器以及ADR435超低噪声XFET 5V参考电压组成,适用于高精度模拟信号采集及处理系统。
    主要功能和应用领域
    - 主要功能:AD7691是一款高精度的模拟数字转换器,能够实现1.5 LSB的内部非线性度误差,并具有18位分辨率和250 kSPS的采样率,主要用于交流性能优化的数据采集系统。
    - 应用领域:适用于医疗、音频、仪器仪表等多个领域,如高精度测量设备、音频处理系统等。

    技术参数


    以下是提取自技术手册中的关键参数和技术规格:
    - AD7691 ADC
    - 分辨率:18位
    - 内部非线性误差(INL):1.5 LSB
    - 采样率:250 kSPS
    - 电源电压:5V
    - 功耗:1.35 mW @ 2.5 V 和 100 kSPS
    - AD8597 运算放大器
    - 噪声水平:1.1 nV/√Hz
    - 失真度:小于 -120 dB
    - 转换速率:14 V/μs
    - 增益带宽积:10 MHz
    - ADR435 参考电压
    - 输出电压:5V
    - 输出电流:最高30 mA
    - 温漂:超低温度漂移

    产品特点和优势


    这款ADC前端电路的优势在于其高性能、高精度和低功耗设计。特别是:
    - 低噪声:AD8597提供极低的噪声水平,确保信号采集的高精度。
    - 高线性度:AD7691实现了1.5 LSB的内部非线性误差,保证了数据的准确性和可靠性。
    - 多功能接口:内置多种接口,易于集成到不同的系统中。

    应用案例和使用建议


    该电路可用于多种高精度信号采集场景,例如音频信号采集、医疗设备中的生理信号采集等。在实际使用中,可以考虑以下建议:
    - 优化布局:根据MT-101教程中的建议,采用合适的去耦技术以减少噪声干扰。
    - 温度补偿:使用ADR435超低温度漂移的参考电压,提高整体系统的稳定性。

    兼容性和支持


    - 兼容性:AD7691与多种PulSAR家族成员兼容,如AD7690、AD7982等。
    - 支持:Analog Devices提供了全面的技术文档和支持服务,包括设计支持包、数据手册等资源。

    常见问题与解决方案


    - 问题1:如何连接外部参考电压?
    - 解答:外部参考电压可以通过电阻网络和电容滤波器进行设置,具体方法可参考电路图中的相关连接。
    - 问题2:如何降低噪声?
    - 解答:采用单级低通滤波器(如180Ω和2.7 nF电容构成的滤波器)可以有效降低噪声。

    总结和推荐


    综上所述,AD7691 18位250 kSPS PulSAR ADC前端电路以其高精度、低噪声和多功能性在多个领域中展现出强大的竞争力。考虑到其卓越的性能和广泛的应用范围,强烈推荐将其应用于需要高精度信号采集的项目中。如果需要更详细的资料和技术支持,建议访问Analog Devices的官方网站。

EVAL-CN0261-SDPZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-CN0261-SDPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-CN0261-SDPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-CN0261-SDPZ EVAL-CN0261-SDPZ数据手册
