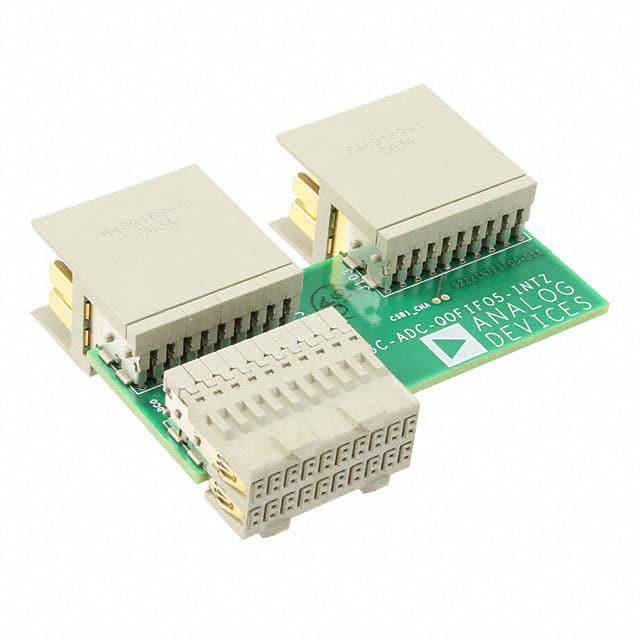

HSC-ADC-FIFO5-INTZ

厂牌: ANALOG DEVICES
产品描述:
供应商型号: HSC-ADC-FIFO5-INTZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 HSC-ADC-FIFO5-INTZ

HSC-ADC-FIFO5-INTZ概述

    # 高速ADC USB FIFO评估套件

    产品简介


    高速ADC USB FIFO评估套件(型号:HSC-ADC-EVALA-SC/HSC-ADC-EVALA-DC)是一套用于快速评估高性能模拟到数字转换器(ADC)的工具。该套件包含一个内存缓冲板,可以捕获来自高分辨率ADC的数字数据,并通过USB端口传输到计算机上进行进一步分析。适用于多种高速ADC评估板,并提供一系列软件工具以简化测试和分析过程。

    技术参数


    基本规格
    - 存储容量:单通道版本支持高达32 KB的数据存储(可升级至256 KB)。
    - 时钟频率:最高可达133 MSPS(每个通道)。
    - 接口:支持USB 2.0(兼容USB 1.1)。
    - 工作环境:操作系统支持Windows 98 (第二版)、Windows 2000、Windows Me、Windows XP。
    物理参数
    - 连接方式:标准32位和64位FIFO芯片连接。
    - 电源要求:3.3 V电压,最大电流为1 A。
    - 其他配件:需要外部电源适配器和低抖动时钟源。

    产品特点和优势


    - 易用性:套件设置简单快捷,只需连接电源和信号源,然后连接至电脑即可开始评估。
    - 多功能分析工具:内置FFT(快速傅里叶变换)分析、时域分析等功能,支持SNR、SINAD等指标的计算。
    - 虚拟评估功能:通过ADIsimADC软件支持虚拟ADC评估,允许用户在没有硬件的情况下比较不同ADC模型的性能。
    - 灵活性高:可与多种型号的ADC评估板兼容,支持FIFO内存扩展,易于升级。

    应用案例和使用建议


    应用场景
    该评估套件主要用于高速ADC的性能测试和验证。例如,在无线通信系统设计中,可以用来评估ADC在不同输入频率下的噪声特性、谐波失真等关键指标。
    使用建议
    - 信号来源:确保使用低抖动的时钟源以减少测量误差。
    - 数据分析:利用FFT和时间域分析功能深入理解ADC的性能表现。
    - 软件配置:根据不同的ADC型号选择合适的配置文件,以确保准确的测量结果。

    兼容性和支持


    兼容性
    该评估套件支持多个高速ADC评估板,如AD6640、AD6644、AD6645等,具体兼容列表详见相关文档。如有需要,可以通过联系制造商获取适配器。
    售后支持
    Analog Devices提供了全面的技术支持服务,包括安装指导、故障排除以及最新软件更新。建议用户访问官网下载最新的ADC Analyzer软件,以获得最佳体验。

    常见问题与解决方案


    1. 显示平坦信号
    - 检查电源连接;确认USB线缆长度在合理范围内;确保正确的并行端口已选;检查信号连接及时钟信号是否正常。
    2. 显示信号不匹配
    - 确保信号源和时钟源正确连接,适当调整时间延迟,检查时钟路径配置。
    3. FFT噪声地板高于预期
    - 可能是由于时钟路径中的定时问题引起,调整跳线位置或使用内置电位器进行微调。
    4. FFT出现大尖峰
    - 可能是因为交错模式设置不当,检查是否选择了正确的通道和优先级。

    总结和推荐


    高速ADC USB FIFO评估套件是一款功能强大且灵活的工具,适用于各种高速ADC的性能评估。它不仅提供了易于使用的硬件平台,还集成了多种先进的分析软件工具。对于任何从事ADC设计或测试工作的工程师来说,这套评估套件都是非常有价值的工具。强烈推荐给那些需要高效测试和验证高速ADC性能的用户。

HSC-ADC-FIFO5-INTZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
