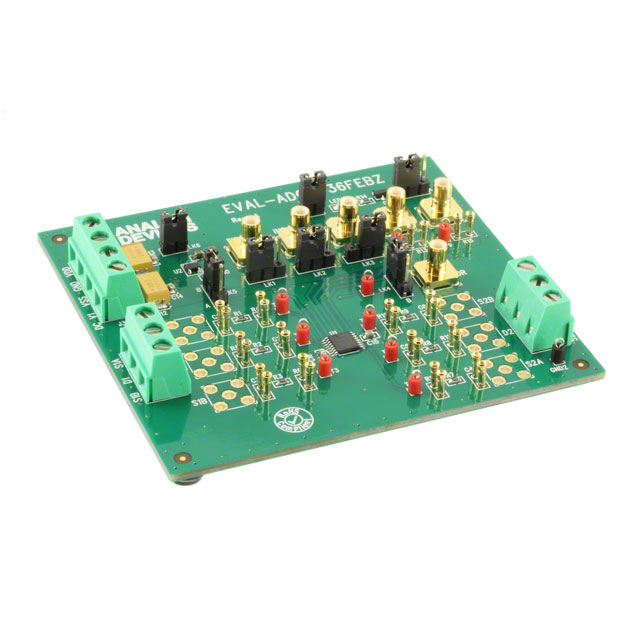

EVAL-ADG5436FEBZ

厂牌: ANALOG DEVICES
产品描述: ADG5436 Analog Switch Multiplexer Evaluation Board
供应商型号: Q-EVAL-ADG5436FEBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADG5436FEBZ

EVAL-ADG5436FEBZ概述

    ADG5436 高压闩锁防护双SPDT开关

    产品简介


    ADG5436是一款高压闩锁防护型双单极双掷(SPDT)开关。该产品广泛应用于自动测试设备、数据采集、仪器仪表、航空电子、音频和视频切换及通信系统等领域。它能够在各种复杂环境中提供可靠的信号切换能力,是多种高级应用的理想选择。

    技术参数


    - 电源电压范围:
    - 双电源供电:±9 V至±22 V
    - 单电源供电:9 V至40 V
    - 最大供电电压:48 V
    - 输入输出信号范围:VSS到VDD范围内的模拟信号
    - 最大电流:
    - 双电源:TSSOP封装 122 mA (25°C),LFCSP封装 217 mA (25°C)
    - 单电源:TSSOP封装 84 mA (25°C),LFCSP封装 150 mA (25°C)
    - 通道导通电阻(RON):最大值约为17Ω
    - 关断泄漏电流(IS (Off) 和 ID (Off)):典型值为±0.05nA
    - 数字输入电容(CIN):典型值为5 pF
    - 传输时间(tTRANSITION):典型值为170 ns
    - 开启时间和关闭时间(tON/tOFF):典型值分别为173 ns和124 ns
    - 开关速度(tD):典型值为55 ns
    - 谐波失真(THD+N):典型值为0.009%

    产品特点和优势


    1. 闩锁防护:采用沟槽隔离技术,有效防止闩锁现象,即使在严重过压条件下也能保持稳定运行。
    2. 低导通电阻(RON):典型值小于10Ω,确保信号传输质量高且低失真。
    3. 双电源和单电源操作:适合不同的应用需求,既可以用于双极性信号也可以用于单极性信号。
    4. 数字输入兼容:3 V逻辑兼容输入电压,VINH = 2.0 V,VINL = 0.8 V,无需额外VL电源。

    应用案例和使用建议


    ADG5436广泛应用于多种场景,如自动测试设备和通信系统中的信号切换。在自动测试设备中,该产品可以替代传统的机械继电器,提高可靠性并减少空间占用。对于通信系统,其高开关速度和低功耗特性使其成为理想的信号路径切换元件。为了确保最佳性能,在高频应用中需要特别注意信号线的设计,以减少信号衰减和噪声干扰。

    兼容性和支持


    ADG5436具有良好的兼容性,可以与其他标准数字接口配合使用。Analog Devices提供了详尽的技术文档和评估工具,帮助用户更好地理解和使用该产品。同时,厂商还提供了技术支持,解答用户的疑问并提供必要的维护服务。

    常见问题与解决方案


    1. 问:如何避免闩锁现象?
    答:选用具有沟槽隔离结构的产品,例如ADG5436,可有效避免闩锁现象的发生。

    2. 问:信号传输时出现延迟怎么办?
    答:通过调整信号路径设计,缩短信号传输距离,可以减少传输延迟。如果仍存在延迟问题,检查电路连接是否正确,确保所有元件都处于正常工作状态。

    3. 问:设备在高温环境下无法正常工作怎么办?
    答:检查产品的工作温度范围,确保不超过其绝对最大额定值。必要时可采用散热措施来降低工作温度。

    总结和推荐


    ADG5436是一款集高性能、高可靠性和多功能于一体的高压闩锁防护型双SPDT开关。它在各类应用中表现出色,尤其是在自动测试设备和通信系统中。其独特的沟槽隔离技术保证了设备的长期稳定运行,同时低导通电阻和高速切换特性使其成为理想的信号路径切换元件。因此,强烈推荐将ADG5436用于需要高性能开关的应用场合。

EVAL-ADG5436FEBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADG5436FEBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADG5436FEBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADG5436FEBZ EVAL-ADG5436FEBZ数据手册

EVAL-ADG5436FEBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
