DC2038A-N

厂牌: ANALOG DEVICES

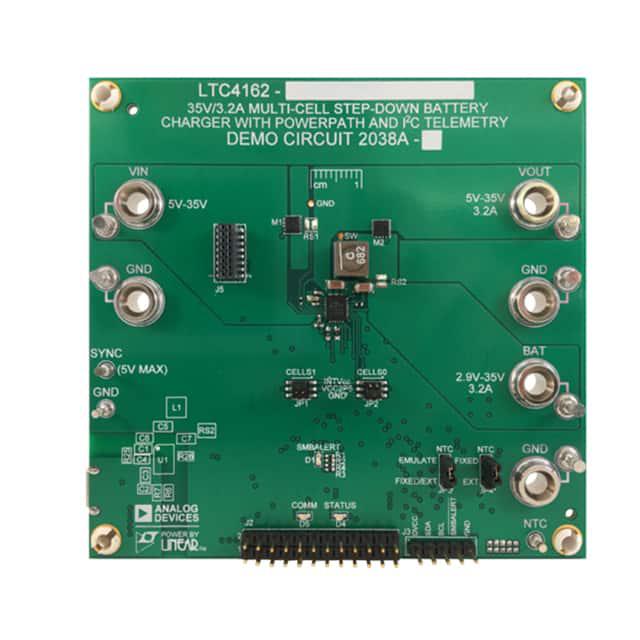

产品描述: LTC4162-FADM Battery Management 4.8VDC to 35VDC Output Demonstration Circuit
供应商型号: 4409712
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2038A-N

DC2038A-N概述

    全面解析LTC4162多节电池充电器的技术性能与应用

    产品简介


    LTC4162 是一款由Linear Technology公司(现为Analog Devices旗下)开发的高效能多节电池降压充电器,集成了PowerPath管理和I²C通信功能。其主要特点包括支持多种化学电池(如锂离子、磷酸铁锂和铅酸电池)、可调节数量的电池单元(最多8节锂离子电池或9节磷酸铁锂电池),以及自动化的充电算法。产品广泛应用于便携式设备、工业电源管理系统及太阳能储能系统中。

    技术参数


    以下是LTC4162的主要技术规格:
    - 输入电压范围:5V 至 35V
    - 电池电压范围:2.9V 至 35V
    - 充电电流:高达3.2A
    - 输出电压:VOUT = VIN - 0.2V
    - 效率:最高可达95%
    - 工作温度范围:-40°C 至 85°C
    产品在恒流(CC)模式下表现出色,在恒压(CV)模式下能够精准控制电压以保护电池。此外,内置的负温度系数(NTC)监测功能增强了对电池温度变化的适应能力。

    产品特点和优势


    LTC4162 的显著优势在于其高度灵活性和强大的监控能力。通过I²C接口,用户可以轻松配置充电参数并实时获取状态数据。MPPT(最大功率点追踪)功能使其非常适合光伏系统应用。另外,该器件支持多种预设电池化学特性设置,满足不同行业的需求,同时其紧凑的设计便于集成到空间受限的应用中。

    应用案例和使用建议


    典型应用场景包括:
    1. 便携式医疗设备:确保长续航时间和快速充电能力。
    2. 户外照明系统:结合太阳能面板使用时,可通过MPPT实现最佳能源利用率。
    3. 工业手持工具:高效率充电和精确的温度管理对于延长使用寿命至关重要。
    使用建议:
    - 根据目标电池组选择合适的CELLS1和CELLS0跳线配置。
    - 配置NTC电阻或连接真实热敏电阻以优化温度补偿效果。
    - 利用QuikEval软件进行详细调试,加快原型开发速度。

    兼容性和支持


    LTC4162兼容广泛的电路设计和第三方开发平台。除了官方提供的演示板(DC2038A系列),还有丰富的SDK工具包可供下载,帮助开发者快速上手。对于需要长期支持的客户,Analog Devices承诺提供硬件更新和技术文档支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 充电电流异常偏低 | 检查RS2阻值是否正确;确保输入电压高于设定阈值。 |
    | GUI界面无法启动 | 更新至最新版QuikEval软件;确认Micro-B接口连接良好。 |

    总结和推荐


    总体而言,LTC4162是一款功能强大且易于使用的多节电池充电解决方案,特别适合那些追求高性能和易用性的开发者。无论是从技术指标还是实际应用角度考虑,它都展现了卓越的市场竞争力。因此,我们强烈推荐这款产品给需要高效能电池管理系统的所有行业从业者。

DC2038A-N参数

参数
零件状态 在售
包装方式 盒装

DC2038A-N厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2038A-N数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2038A-N DC2038A-N数据手册

DC2038A-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
