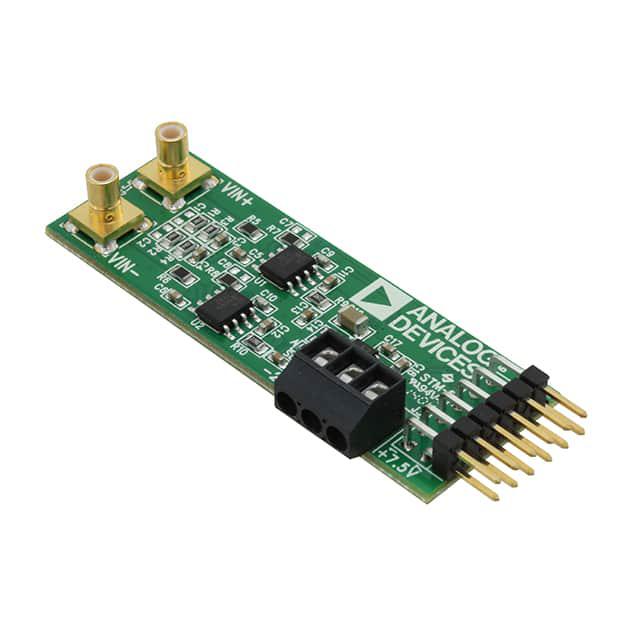

EVAL-AD7687-PMDZ

厂牌: ANALOG DEVICES
产品描述: AD7687 ADC Evaluation Board 250KSPS
供应商型号: EVAL-AD7687-PMDZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-AD7687-PMDZ

EVAL-AD7687-PMDZ概述

    8-/10-Lead PulSAR ADC Evaluation Board User Guide

    1. 产品简介


    8-/10-Lead PulSAR ADC评价板是一个针对模拟信号转换的高精度评估工具,主要针对AD7685、AD7686、AD7687、AD7688、AD7690、AD7691、AD7693、AD7942、AD7946、AD7980、AD7982、AD7983、AD7984、AD7988-5、AD7989-5、AD7915 和 AD7916 等型号的14至18位 PulSAR 模数转换器(ADC)。该板通过其多功能性和高度集成的设计,在信号处理、数据采集和各种系统应用中发挥着关键作用。

    2. 技术参数


    - ADC分辨率: 支持14至18位分辨率。
    - 采样率: 最高可达1.33 MSPS。
    - 输入电压范围: 可根据需要进行配置,通常为单端或差分输入。
    - 电源要求: 采用9V墙适配器供电;也可通过螺丝接线端连接到外部电源。
    - 参考电压: 提供5V外部参考电压。
    - 接口: SPORT串行接口,可与ADSP-BF527 DSP控制器相连。
    - 温度范围: 工作温度范围通常在工业级范围内,具体取决于所选ADC型号。

    3. 产品特点和优势


    - 全面功能: 集成了信号调理电路、参考电压缓冲器及ADC驱动器。
    - 灵活配置: 用户可通过调节补偿组件来调整配置。
    - 集成度高: 提供多种预设配置选项,简化用户操作。
    - 支持软件: 包括控制和数据分析的PC软件,适用于时域和频域分析。
    - 演示平台: 兼容Analog Devices的系统演示平台(EVAL-SDP-CB1Z)。

    4. 应用案例和使用建议


    - 应用案例: 适合用于信号源的高速和高精度转换,如音频处理、工业控制系统、医疗仪器等领域。
    - 使用建议: 建议在使用前详细阅读手册并熟悉各项配置参数。对于低频测试,可以使用音频精度源直接连接,对于动态性能测试,则需要使用低失真AC源进行FFT测试。

    5. 兼容性和支持


    - 兼容性: 该板兼容EVAL-SDP-CB1Z演示平台,支持ADSP-BF527 DSP控制器。
    - 支持服务: Analog Devices提供详尽的技术支持和维护信息。用户可以通过官方渠道获取必要的技术支持和更新。

    6. 常见问题与解决方案


    - 问题1: 无法识别硬件。
    - 解决方法: 确认USB电缆连接无误,检查安装的驱动程序是否正确。
    - 问题2: 软件运行异常。
    - 解决方法: 确认已安装所有必要的软件和驱动程序,重新启动电脑后再次尝试。
    - 问题3: 无法加载或保存数据。
    - 解决方法: 检查文件路径是否正确,确认文件格式是否符合要求。

    7. 总结和推荐


    8-/10-Lead PulSAR ADC评价板以其高精度和灵活配置在模拟信号转换领域表现优异。适合需要高精度和高性能的系统应用。强烈推荐给需要快速原型设计和验证的专业人士。建议在使用过程中充分参考手册内容以确保最佳性能。
