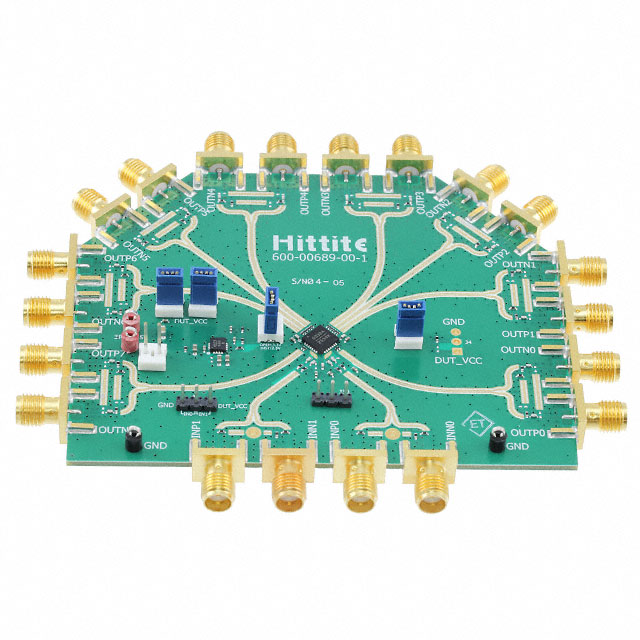

EV1HMC6832ALP5L

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-EV1HMC6832ALP5L-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC6832ALP5L

EV1HMC6832ALP5L概述

    # HMC6832 3.5 GHz, Low Noise, 2:8 Differential Fanout Buffer

    产品简介


    HMC6832 是一款高性能的3.5 GHz低噪声双输入八输出差分缓冲器。这款芯片专为需要高稳定性和可靠性的通信系统设计,广泛应用于无线通信、雷达系统、卫星通信等领域。它具备强大的信号处理能力,能够在宽频率范围内提供高精度的信号传输和增强的噪声抑制效果。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 10 MHz 至 3.5 GHz |
    | 输出电平 | LVPECL / LVDS(可配置) |
    | 输入阻抗 | 50Ω |
    | 输出阻抗 | 100Ω |
    | 工作电压 | 2.5 V 或 3.3 V |
    | 功耗 | 以5 V供电时约120 mA |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    独特功能
    - 多通道输出: 可以将一个输入信号分成八个差分输出,实现信号的高效扩展。
    - 低噪声特性: 在3.5 GHz频段内表现出卓越的低噪声特性,确保信号质量。
    - 可配置输入端口: 支持多种输入配置(LVPECL / LVDS),适合不同应用场景。
    优势
    - 高可靠性: 广泛应用于高可靠性要求的应用领域。
    - 简化设计: 高集成度使得设计更为简化,减少了外部组件的需求。
    - 易用性: 丰富的测试点和跳线设置,方便用户进行快速调试和配置。

    应用案例和使用建议


    应用案例
    HMC6832 主要用于无线通信系统的信号传输和分配。例如,在一个典型的无线通信基站中,HMC6832可以将基带信号进行复制并放大,然后传递给多个天线,以实现更广泛的信号覆盖。
    使用建议
    - 在配置输入端口前,请确认输入信号的类型(LVPECL 或 LVDS),并在J5上正确设置相应的跳线。
    - 使用外部电源时,需注意正确的跳线配置。具体配置可参考用户手册中的详细说明。
    - 连接信号源时,选择适当的输入端口,并确保接地良好,以防止信号干扰。

    兼容性和支持


    HMC6832 兼容多种外部电源,包括2.5 V 和 3.3 V,可通过跳线配置灵活切换。同时,ADI公司提供了详尽的技术支持文档和用户指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 电源不稳定导致输出信号质量下降
    - 解决方案:确保电源稳定,并通过TP3连接5V电源,正确配置J6、J7、J8和J9。

    2. 输入信号无法正常被检测到
    - 解决方案:检查跳线J3是否正确设置,确保输入信号可以通过INSEL引脚正确选择。

    3. 输出信号幅度过低
    - 解决方案:调整输入电压,确保供电电压符合要求(2.5 V 或 3.3 V),并通过TP2监测输出电压。

    总结和推荐


    HMC6832 是一款优秀的3.5 GHz低噪声差分缓冲器,适用于对信号质量和稳定性有严格要求的应用场景。它的强大功能和灵活性使其在市场上具有很强的竞争力。推荐给需要高性能、可靠性和易于使用的工程师和技术爱好者。

EV1HMC6832ALP5L参数

参数
零件状态 停产
包装方式 盒装

EV1HMC6832ALP5L厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC6832ALP5L数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC6832ALP5L EV1HMC6832ALP5L数据手册
