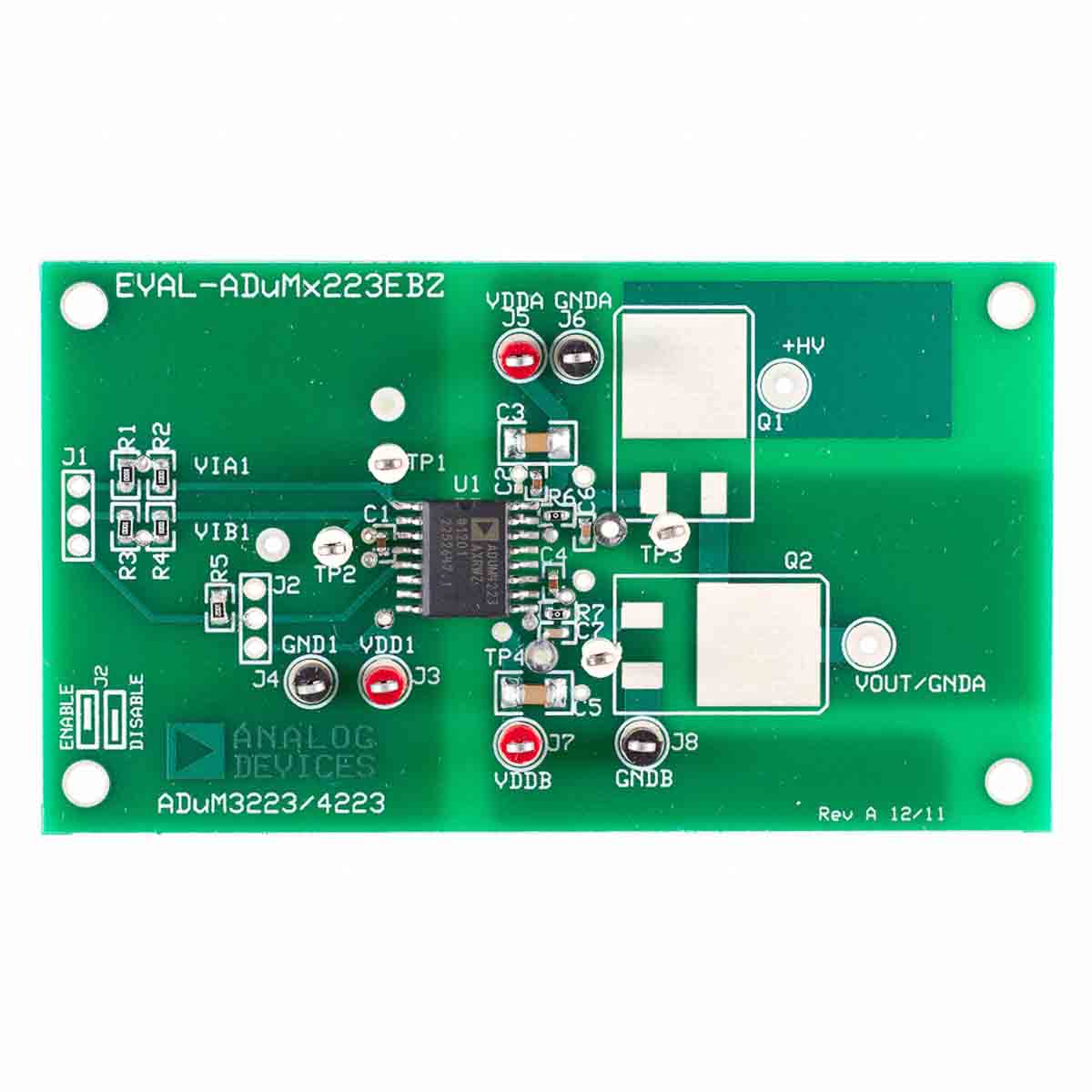

EVAL-ADUM4223AEBZ

厂牌: ANALOG DEVICES
产品描述: ADuM4223 Digital Isolator Evaluation Kit Automotive
供应商型号: Y-EVAL-ADUM4223AEBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADUM4223AEBZ

EVAL-ADUM4223AEBZ概述


    产品简介


    产品名称: ADuM3223/ADuM4223 隔离式半桥驱动器
    产品类型: 隔离式IGBT/MOSFET驱动器
    主要功能:
    - 输出峰值电流可达4 A
    - 支持高达1 MHz的工作频率
    - 兼容CMOS输入逻辑电平
    - 输出电压范围为4.5 V至18 V
    - 支持TO-263或TO-252封装的IGBT或MOSFET
    - 提供自举选项
    应用领域:
    - 工业自动化
    - 变频器和逆变器系统
    - 电源转换电路
    - 汽车电子控制单元(ECU)

    技术参数


    | 参数 | 描述 |

    | 输出峰值电流 | 4 A |
    | 最大工作频率 | 1 MHz |
    | 输入逻辑电平 | CMOS |
    | 输出电压范围 | 4.5 V 至 18 V |
    | 支持的封装 | TO-263 或 TO-252 |
    | 自举选项 | 支持 |

    产品特点和优势


    1. 高电流输出: ADuM3223/ADuM4223提供4 A的峰值输出电流,适用于需要高功率输出的应用。
    2. 高频操作能力: 最高可达到1 MHz的工作频率,适合高速开关操作。
    3. 兼容多种封装: 支持TO-263和TO-252封装,便于在不同场合灵活选择。
    4. 内置自举功能: 通过自举功能可以简化高压侧供电设计,提高系统的整体效率。
    5. 多型号选择: 包括多种输出电压规格,适应不同的应用需求。

    应用案例和使用建议


    应用场景:
    假设某工业自动化项目需要一款高性能的IGBT/MOSFET驱动器来控制大功率电机。ADuM3223/ADuM4223正是一个理想的选择,能够提供足够的电流输出,并且可以通过调节频率来适应特定应用的需求。
    使用建议:
    1. 负载选择: 使用时需要根据具体的应用场景选择合适的IGBT或MOSFET,以确保驱动器的稳定运行。
    2. 电源配置: 为确保电源的稳定性,建议采用稳定的DC电源,并合理配置输入电压以满足驱动器的需求。
    3. 电路布局: 在PCB布局时应注意信号线和电源线的走线规则,避免不必要的干扰。

    兼容性和支持


    兼容性:
    - ADuM3223/ADuM4223支持多种IGBT和MOSFET的封装类型,例如TO-263和TO-252,使得用户可以根据应用需求灵活选择合适的元器件。
    支持信息:
    - Analog Devices 提供详尽的技术支持文档和在线服务,帮助用户更好地理解和使用这些驱动器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高压侧供电不稳定 | 检查电源连接并确保电压稳定,必要时增加滤波电容。 |
    | 驱动器输出电流不足 | 检查连接线路和外围元器件,确认IGBT或MOSFET是否正确安装并工作正常。 |
    | 开关频率异常 | 调整电路参数和外围元器件,特别是电感和电容值。 |

    总结和推荐


    ADuM3223/ADuM4223是一款优秀的隔离式半桥驱动器,具有高电流输出、高频操作能力和良好的兼容性。其广泛的输出电压范围和丰富的封装选项,使其在工业自动化、变频器及电源转换等领域有着广泛的应用前景。通过仔细设置和使用建议,可以充分发挥其性能。综上所述,强烈推荐使用这款驱动器。
    以上是对ADuM3223/ADuM4223隔离式半桥驱动器的全面介绍和评估。

EVAL-ADUM4223AEBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADUM4223AEBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADUM4223AEBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADUM4223AEBZ EVAL-ADUM4223AEBZ数据手册

EVAL-ADUM4223AEBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
