EVAL03-HMC7150LP3D

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-2832-ND
供应商: Digi-Key
标准整包数: 1

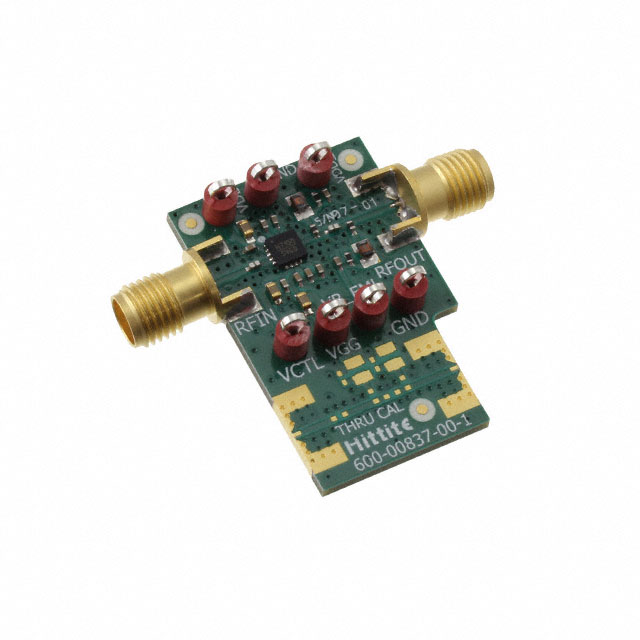

ANALOG DEVICES 评估、开发板开发工具 EVAL03-HMC7150LP3D

EVAL03-HMC7150LP3D概述

    HMC7150LP3DE 28 Gbps EML 驱动器技术手册

    产品简介


    HMC7150LP3DE 是一款由 Hittite Microwave 公司设计的高性能宽带驱动器放大器,专为电吸收调制激光器(EML)而设计,适用于高达 28.3 Gbps 的数据传输速率。这种高速度使 HMC7150LP3DE 在 100Gb 以太网系统、光模块和测试测量设备等多个应用领域表现出色。

    技术参数


    - 数据速率: 28.3 Gbps
    - 功能: 28 Gbps EML 驱动器
    - 增益: 13 dB
    - 群延迟变化: ±7 ps
    - 附加抖动: 0.27 ps
    - 输出电压最大值: 2.2 Vp-p
    - 封装: LP3D,16 引脚,3x3mm SMT 封装,9 mm²

    产品特点和优势


    - 高带宽: 支持高达 28.3 Gbps 的数据速率,满足 100Gb 以太网系统的严格要求。
    - 低功耗: 最小功耗仅为 0.12W(在 1.5Vpp 振幅下),最大功耗为 0.50W(在 2.3Vpp 振幅下)。不同调制器的不同驱动电压特性可以实现可调节的功耗。
    - 可调输出幅度: 输出幅度可以在 1.2Vpp 到 2.3Vpp 之间调整。
    - 紧凑型封装: 采用 3x3mm SMT 封装,尺寸为 9 mm²,适用于高密度集成。

    应用案例和使用建议


    HMC7150LP3DE 可广泛应用于多种场景:
    - 100Gb 以太网 ER4/LR4 系统: 这些系统对带宽和可靠性有着极高的要求,HMC7150LP3DE 完美契合这些需求。
    - CFP/CFP2/CFP4 或类似外形尺寸的模块: 在这些模块中,HMC7150LP3DE 能够提供出色的性能和功耗管理。
    - 光模块和插拔模块: 其低功耗特性和可调输出幅度使其成为光模块的理想选择。
    使用时的建议:
    - 环境适应性: 确保工作环境温度符合规范,避免过热或过冷。
    - 电源管理: 通过调整输出幅度来优化功耗和性能之间的平衡。

    兼容性和支持


    HMC7150LP3DE 支持广泛的供电电压范围(3.3V 至 6V),这使其能够与其他多种电子元件或设备兼容。Hittite Microwave 公司还提供了详尽的技术支持文档和售后服务,确保用户能够顺利部署和使用这款产品。

    常见问题与解决方案


    1. 问题: 如何调整输出幅度?
    - 解决方案: 使用控制引脚调整输出幅度。具体步骤请参考技术手册中的详细说明。
    2. 问题: 功耗如何优化?
    - 解决方案: 通过调整输出幅度,可以在保证性能的前提下降低功耗。参阅技术手册中的示例进行设置。

    总结和推荐


    HMC7150LP3DE 是一款高效、低功耗且具有高灵活性的 28 Gbps EML 驱动器。其独特的功能使其在 100Gb 以太网和其他高速通信应用中表现卓越。其紧凑的封装和出色的电气特性使得它成为市场上同类产品中的佼佼者。强烈推荐给需要高速、可靠且功耗优化的系统设计师和工程师。
    综上所述,HMC7150LP3DE 不仅能够满足当前市场需求,还能在未来的技术发展中保持竞争力。

EVAL03-HMC7150LP3D参数

参数
零件状态 在售
包装方式 盒装

EVAL03-HMC7150LP3D厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL03-HMC7150LP3D数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL03-HMC7150LP3D EVAL03-HMC7150LP3D数据手册
