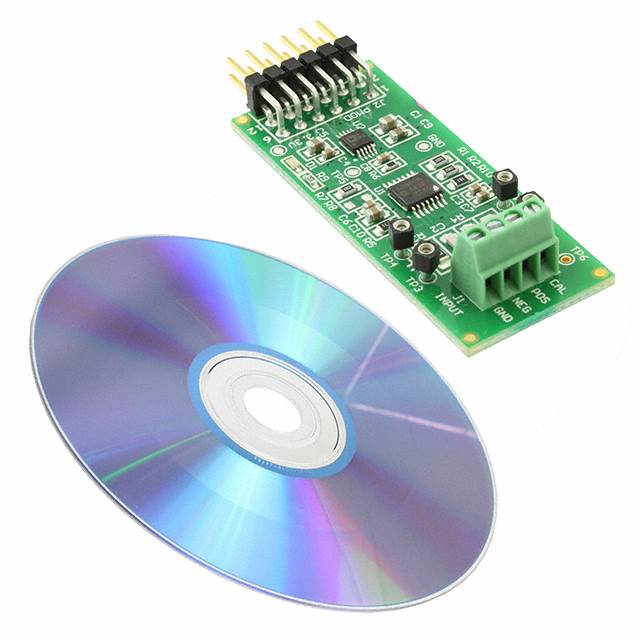

EVAL-CN0350-PMDZ

厂牌: ANALOG DEVICES
产品描述: AD7091R/AD8608 ADC/OP Amp Evaluation Kit
供应商型号: 4023168
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-CN0350-PMDZ

EVAL-CN0350-PMDZ概述


    产品简介


    基本介绍
    本文介绍的是一个由Analog Devices设计的电路参考设计——CN-0350。该系统是一个适用于实验室和工业测量的12位、1 MSPS的数据采集系统,专为处理压电传感器的输入信号而设计。整个系统利用两个活动器件实现高精度、高速度和低功耗的数据转换。
    应用领域
    该系统广泛应用于加速计、振动检测等领域,特别适合对精度、速度、成本和尺寸有严格要求的应用场合。

    技术参数


    | 参数 | 规格 |

    | 分辨率 | 12位 |
    | 采样率 | 1 MSPS |
    | 电源电压 | 单电源3.3V |
    | 输入信号范围 | 0.1V至2.4V |
    | 输出误差 | 校准后总误差<0.25% FSR |
    | 工作温度范围 | ±10°C |
    | 消耗功率 | 约17mW(单3.3V电源) |

    产品特点和优势


    1. 高性能、低功耗:采用AD8608运算放大器和AD7091R模数转换器,整体功耗仅为17mW,非常适合便携式和低功耗应用场景。
    2. 宽温度范围下的高稳定性:经过校准后,在±10°C的温度范围内,总误差不超过0.25%,确保在恶劣环境下也能保持高性能。
    3. 易于集成:采用标准工程实践设计和测试,易于集成到现有系统中。
    4. 宽输入动态范围:支持单电源供电,输入信号范围宽,适应多种应用场景。

    应用案例和使用建议


    应用案例
    在实验中,该系统使用压电传感器测量振动信号,如图5所示,展示了使用LD-BZPN-2312压电传感器和扬声器产生的120Hz正弦波振动的实际输出结果。
    使用建议
    - 校准和模拟:在正式使用前,必须进行精确的校准,以确保系统准确无误。推荐使用具有高精度(优于1%)的电容进行校准。
    - 布局注意事项:电路板设计时应注意电源和接地布局,确保模拟和数字部分隔离,减少噪声干扰。

    兼容性和支持


    该系统设计灵活,支持更换其他符合规范的运算放大器和模数转换器。Analog Devices提供设计文件、布局文件及物料清单,用户可直接访问官网下载。

    常见问题与解决方案


    1. 问题:系统误差超过预期
    - 解决方案:通过调整电路中的电阻值或替换更精确的组件(如CCAL和C2),进行重新校准,以降低误差。
    2. 问题:电源噪声问题
    - 解决方案:正确使用去耦电容(10μF和0.1μF)并尽可能加宽电源线以降低噪声。

    总结和推荐


    综上所述,CN-0350系统在设计上考虑周全,无论是从性能指标还是应用场景来看,都表现优异。它不仅具备高精度、低功耗的特点,还易于集成到各种系统中。因此,对于需要高性能数据采集的应用来说,该系统是极佳的选择。强烈推荐在类似项目中使用该参考设计。

EVAL-CN0350-PMDZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-CN0350-PMDZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
