DC1417A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-DC1417A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1417A

DC1417A概述


    产品简介

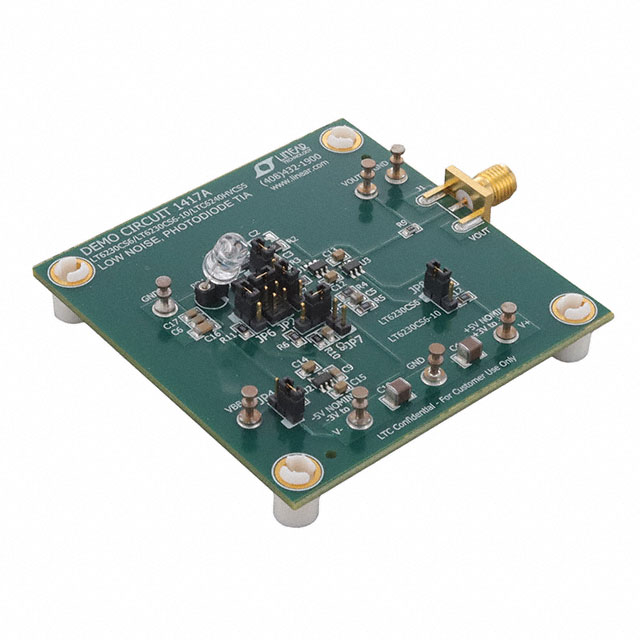

    本技术手册介绍了型号为LT6230、LT6230-10和LTC6240的低噪声运算放大器(OpAmp)组成的演示电路1417。这些组件包括低电压噪声的LT6230和LT6230-10运算放大器,以及低电流噪声的LTC6240运算放大器,再加上离散的NXP JFET BF862,能够充分发挥每个组件的独特优化。通过跳线,可以配置不同的复合电路,以满足不同的需求。该电路还提供了一个带插座的光电二极管(OSRAM SFH213),方便用户进行不同测试。

    技术参数


    - 供电电压范围:±5V
    - 输入偏置电流:3.5 pA
    - 输入电压噪声密度(JFET增益配置):1 nV/√Hz(f=100kHz)
    - 输入电压噪声密度(源跟随器配置):1.5 nV/√Hz(f=100kHz)
    - 输入电容(源跟随器配置):2 pF(f=10kHz)
    - 输入电容(JFET增益配置):8 pF(f=10kHz)
    - 增益带宽积:LT6230(70 MHz),LT6230-10(190 MHz)
    - -3dB带宽:LT6230(2.6 MHz),LT6230-10(3.3 MHz)
    - 输出电压摆幅(阳极输入,积分器输出):-0.4V到-4.9V
    - 电源电流(Vs = ±5V):12 mA

    产品特点和优势


    这些组件的设计充分利用了各个元件的优势,确保在低噪声和高精度方面的出色表现。LT6230和LT6230-10具有较高的增益带宽积,LTC6240则提供了优异的直流准确度。特别是LT6230-10的增益带宽积高达190 MHz,使得其在高频应用中表现出色。此外,LTC6240作为积分器,可以消除总体输入偏移电压,确保了更精确的测量结果。这些特性使得该产品在高性能模拟电路设计中有着广泛的应用前景。

    应用案例和使用建议


    该电路常用于低噪声和高精度的模拟信号处理。例如,在光电信号采集系统中,可以利用LT6230-10进行高速信号处理。在实际使用过程中,用户可以根据需要通过调整跳线来改变电路配置,从而获得所需的增益和频率响应。对于敏感设备如小激光器,需注意不要过度驱动。对于其他配置,如LT6230-10或JFET增益配置,用户可以根据具体应用需求进行调整。

    兼容性和支持


    该产品与多种标准光电二极管和其他模拟设备兼容。Linear Technology Corporation提供详细的设计文件和技术支持,用户可以通过联系工厂获取相关设计资料。对于特定的安装和调试问题,建议咨询专业的技术支持团队。

    常见问题与解决方案


    - 问题:无法正确设置跳线。
    - 解决方案:请参照图1和图2中的跳线配置说明,确保所有跳线设置正确。若不确定,可参考技术手册中的详细描述。

    - 问题:输出噪声较大。
    - 解决方案:检查光电二极管和反馈电阻是否正常工作。确保所有连接正确,必要时更换光电二极管或反馈电阻。

    - 问题:输出电压范围不正确。
    - 解决方案:确认电源电压设置正确,并检查电路中的所有元件是否符合规格要求。调整跳线至正确的配置。

    总结和推荐


    LT6230、LT6230-10和LTC6240构成的低噪声运算放大器在高精度和低噪声方面表现优异,特别适用于高频信号处理和光电信号采集系统。该产品通过合理的跳线配置提供了多种操作模式,适用于各种应用场景。综上所述,强烈推荐使用这款高性能的低噪声运算放大器。
