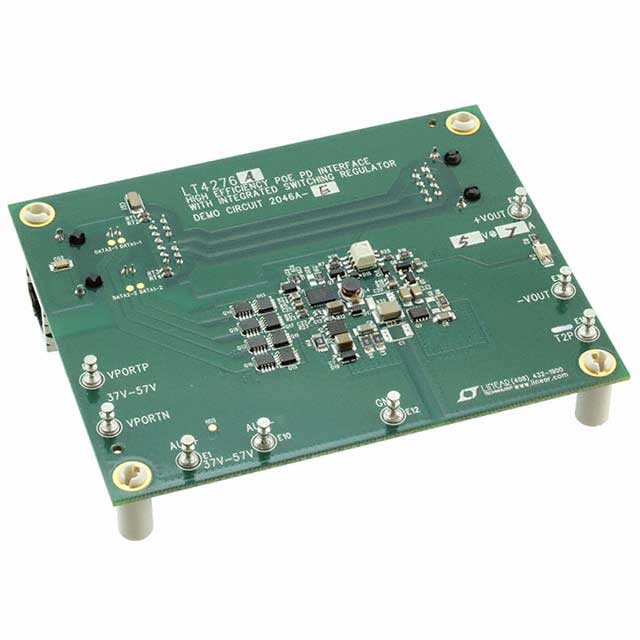

DC2046A-E

厂牌: ANALOG DEVICES
产品描述: LT4276C/LT4321 OR Controller/Power Over Ethernet 5VDC Output Demonstration Circuit
供应商型号: 584-DC2046A-E
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2046A-E

DC2046A-E概述


    产品简介


    产品类型:PoE(以太网供电)PD(受电设备)
    主要功能:通过采用同步飞回拓扑结构的隔离电源,为设备提供电力。具备IEEE802.3af (PoE, Type 1)、IEEE802.3at (PoE+, Type 2) 和LTPoE++™接口功能及电源控制。通过外置低电阻高功率N沟道场效应管,实现在满功率状态下从电源供应设备(PSE)到开关器之间的电源切换。
    应用领域:本产品适用于需要以太网供电的设备,例如网络摄像头、无线接入点、工业控制系统等。

    技术参数


    - 端口电压:37V至57V
    - 辅助电压:37V至57V
    - 输出电压:5V(典型值)
    - 最大输出电流:7A
    - 输出电压纹波:25mV(典型值)
    - 输出调节精度:±0.06%(典型值)
    - 转换效率:91.5%(典型值,输入电压50V,输出电流7A,端对端测量)
    - 开关频率:250kHz(典型值)

    产品特点和优势


    - 高效能:采用高效同步飞回拓扑结构和理想二极管桥控制器,提供卓越的能效比。
    - 宽输入电压范围:支持37V至57V的输入电压范围,确保广泛的适用性。
    - 快速响应:具备优异的负载瞬态响应能力,确保在负载变化时输出电压稳定。
    - 集成度高:集成度高的设计简化了系统设计复杂度,减少了外围组件的数量。
    - 可靠性强:经过严格的测试和验证,确保长期稳定可靠的工作性能。

    应用案例和使用建议


    使用案例
    演示电路2046A-E展示了PoE+应用中的性能评估。通过连接符合LTPoE++标准的PSE和CAT-5电缆到RJ45连接器,可以实现以太网供电。辅助电源的存在进一步提高了整体系统的可靠性。
    使用建议
    1. 正确连接设备:确保正确的设备连接,特别是电源输入和以太网电缆的正确插接。
    2. 避免测量误差:在测量输入或输出电压纹波时,注意不要在示波器探头上留出过长的地线,确保准确测量输出电压纹波。
    3. 负载调整:逐步调整负载范围内的负载电流,观察并记录输出电压调节、纹波电压、效率和其他关键参数的变化情况。

    兼容性和支持


    本产品与其他Linear Technology公司的产品具有良好的兼容性,可轻松与其他设备集成。厂商提供了详细的技术文档和支持服务,包括在线资源和专家咨询服务,以帮助用户解决任何潜在的问题。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查所有电源和负载连接是否正确;确认输入电压是否处于正常范围内。
    2. 设备无法启动
    - 解决方法:检查PSE提供的电压是否符合要求,确认电路板上的所有元器件已正确安装且没有损坏。
    3. 过热问题
    - 解决方法:增加散热片或采用更高效的散热方案,如使用更好的风扇或冷却液系统。

    总结和推荐


    这款以太网供电PD接口和集成开关调节器展现了出色的性能指标和稳定性。其高效率、宽输入电压范围、优良的负载瞬态响应以及高集成度的设计使其成为广泛应用的理想选择。尽管价格可能相对较高,但考虑到其带来的高效性能和长久的可靠性,这款产品绝对值得推荐。建议需要PoE功能的高级应用和系统设计师重点关注此产品。

DC2046A-E参数

参数
零件状态 在售
包装方式 盒装

DC2046A-E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2046A-E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2046A-E DC2046A-E数据手册

DC2046A-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 120.7548 ¥ 1020.3781
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1020.37
