首页  >  产品百科  >  EVAL-ADV7280MEBZ

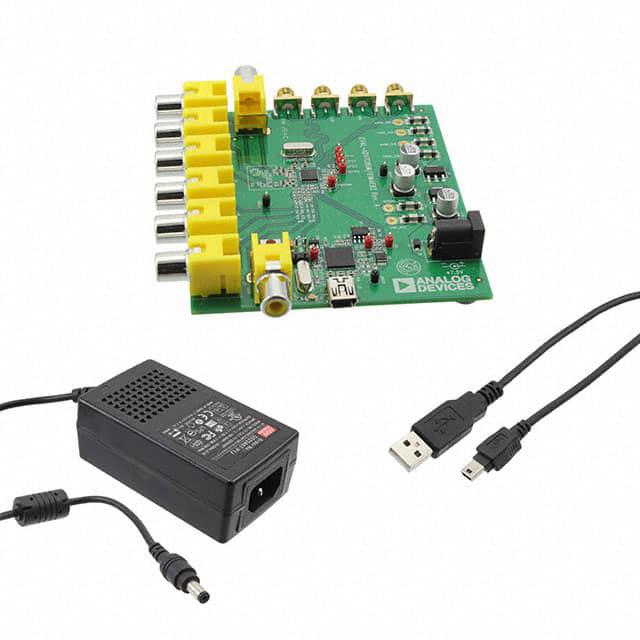

EVAL-ADV7280MEBZ

厂牌: ANALOG DEVICES
产品描述: ADV7280-M Video Encoder/Decoder Evaluation Board Automotive
供应商型号: Q-EVAL-ADV7280MEBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADV7280MEBZ

EVAL-ADV7280MEBZ概述


    产品简介


    ADV7280/ADV7281/ADV7282/ADV7283视频解码器是一系列高性能的模拟前端(AFE)及标准定义处理器。这些视频解码器能够自动检测并转换全球范围内兼容NTSC、PAL和SECAM标准的复合模拟基带视频信号。支持包括复合视频信号(CVBS)、S-Video(YC)以及YCbCr在内的多种输入格式。除了上述格式,它们还能处理伪差分和真差分CVBS输入信号。其中,部分型号(如ADV7281-M、ADV7281-MA等)还具备更高的灵活性和兼容性,能够连接到广泛的视频处理器和FPGA。

    技术参数


    - 输入信号兼容性:支持NTSC、PAL、SECAM标准的复合模拟基带视频信号(CVBS),S-Video(YC)和YCbPr。
    - 输入格式:支持单端输入、伪差分输入和真差分输入。
    - 输出格式:转换为8位YCbCr 4:2:2视频流,通过8位ITU-R BT.656接口或MIPI CSI-2接口输出。
    - 电源需求:工作电压为1.8V,温度范围为-40°C至+85°C,适用于汽车应用。
    - 电气特性:具有AGC和钳位恢复电路,允许输入视频信号峰峰值范围达1.0V。
    - 保护机制:具备短路电池保护(STB)功能,可在输入视频信号上进行STB诊断。

    产品特点和优势


    - 多标准兼容性:支持多种视频标准,使得产品具备广泛的适用性。
    - 高集成度:内部集成了AFE和标准定义处理器,减少了外部组件的需求。
    - 灵活的输出选项:可以通过不同接口(如ITU-R BT.656和MIPI CSI-2)输出,满足不同的系统需求。
    - 低功耗设计:采用1.8V CMOS工艺制造,确保了较低的功耗和较大的功能性。
    - 增强功能:配备了先进的一键式去交错(I2P)和自适应对比度增强(ACE)功能,显著提高了图像质量。

    应用案例和使用建议


    应用案例:
    1. 消费电子产品(如智能电视、监控摄像头)中,用于从模拟视频源接收和处理视频信号。
    2. 汽车行业中,用于车内娱乐系统的视频信号处理。
    3. 工业自动化系统中,作为视频信号转换的关键部件。
    使用建议:
    - 在选择使用时,根据具体的应用需求选择合适的输入格式(如单端输入、伪差分输入或真差分输入)。
    - 配置适当的STB保护机制以避免因短路造成的损害。
    - 使用I2C编程接口进行配置和调试,以便于灵活地调整参数。

    兼容性和支持


    - 兼容性:支持与各种视频处理器和FPGA的连接,便于集成到现有的系统中。
    - 支持和服务:制造商提供了详尽的技术文档和用户指南,有助于开发者快速上手。

    常见问题与解决方案


    - 问题1:无法正常检测到输入信号。
    - 解决方法:检查输入信号电平是否在规定的范围内(如峰峰值范围1.0V)。如果存在问题,可以尝试调整输入信号的幅度。
    - 问题2:图像出现异常,如色偏或对比度不佳。
    - 解决方法:通过调节I2C寄存器设置来修正图像参数,例如启用或调整ACE功能。
    - 问题3:设备过热。
    - 解决方法:检查设备是否安装在通风良好的环境中,并确保电源电压符合要求。

    总结和推荐


    综上所述,ADV7280/ADV7281/ADV7282/ADV7283视频解码器是一款性能优异的产品,具备强大的多功能性和兼容性。其适用于广泛的应用场景,如消费电子、汽车和工业自动化领域。对于需要高性能视频信号处理的系统而言,这些解码器无疑是理想的选择。因此,强烈推荐在相关项目中使用这些产品。

EVAL-ADV7280MEBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADV7280MEBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADV7280MEBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADV7280MEBZ EVAL-ADV7280MEBZ数据手册

EVAL-ADV7280MEBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
