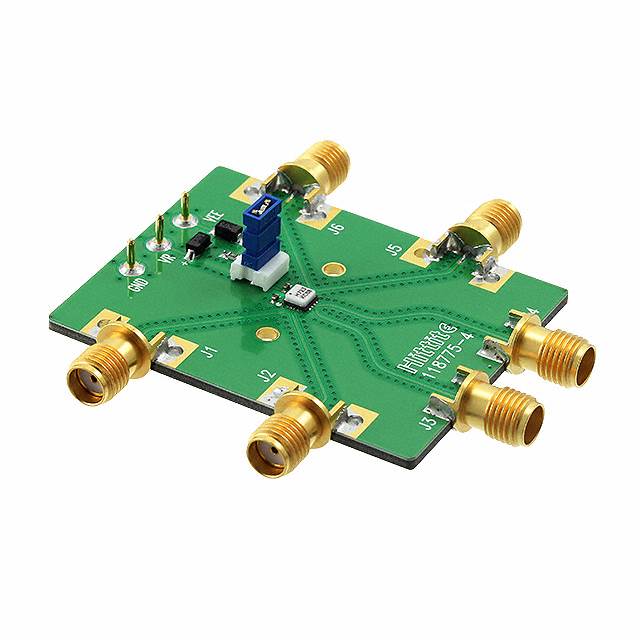

118777-HMC723LC3C

厂牌: ANALOG DEVICES
产品描述: HMC723LC3C Flip Flop Evaluation Board
供应商型号: 1127-2386-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 118777-HMC723LC3C

118777-HMC723LC3C概述

    HMC723LC3C 高速逻辑器件:13 Gbps 快速上升时间 D 触发器

    产品简介


    HMC723LC3C 是一款高性能的D触发器,专为高速数据传输和时钟频率高达13 GHz的应用而设计。该器件广泛应用于射频自动测试设备(RF ATE)、宽带测试与测量系统以及需要高达13 Gbps的数据传输速率的数字逻辑系统中。

    技术参数


    - 支持数据传输率:高达13 Gbps
    - 最大时钟频率:13 GHz
    - 输入高电压范围:-0.5 V 至 0.5 V
    - 输入低电压范围:-1.0 V 至 0.0 V
    - 输入返回损耗:频率 < 13 GHz,≥ 10 dB
    - 输出幅度:单端峰值到峰值电压 550 mVp-p,差分峰值到峰值电压 1100 mVp-p
    - 输出低电压:-570 mV
    - 输出上升/下降时间:差分,20%至80%,19/17 ps
    - 传播延迟:时钟到数据,105 ps
    - 随机抖动:Jr rms 0.2 ps rms
    - 确定性抖动:Jd 峰值到峰值,0.2 ps
    - 电源电压:-3.3 V DC 单电源供电
    - 封装形式:陶瓷RoHS合规3x3毫米SMT封装

    产品特点和优势


    HMC723LC3C具备多种显著特点:
    - 快速上升时间和下降时间:分别达到19 ps和17 ps,适用于高频应用。
    - 低功耗:典型功率消耗仅为260 mW,适用于功耗敏感的设计。
    - 可编程输出电压:通过VR引脚进行调整,可以优化信号电平或补偿损耗。
    - 高数据传输率和时钟频率:支持高达13 Gbps的数据传输速率和13 GHz的时钟频率。
    - 集成50欧姆终端电阻:简化设计并提高信号完整性。
    - 小巧的SMT封装:3x3毫米尺寸,节省PCB空间。

    应用案例和使用建议


    HMC723LC3C广泛应用于RF ATE、宽带测试与测量系统及13 Gbps以下的数据传输系统。具体应用场景如下:
    - RF ATE系统:用于射频自动测试设备,能够支持复杂和快速的信号转换。
    - 宽带测试与测量系统:如示波器、信号发生器等设备,需要处理高速信号。
    - 数字逻辑系统:适用于时钟频率高达13 GHz的应用,例如高速处理器接口。
    使用建议:
    - 确保所有输入信号与50欧姆终端电阻正确匹配,可以是AC耦合或DC耦合。
    - 在设计中利用VR引脚进行输出电压优化,确保信号完整性。
    - 使用推荐的电路板材料(如Rogers 4350),以保持良好的信号完整性。

    兼容性和支持


    HMC723LC3C与各种电子元器件和设备兼容,特别是那些需要13 Gbps以下数据传输速率的系统。Hittite公司提供详尽的技术支持,可通过电话或电子邮件联系应用工程师。公司网站还提供了在线订购平台,方便客户进行采购。

    常见问题与解决方案


    1. 问:如何调整HMC723LC3C的输出电压?
    答:通过VR引脚进行调整,具体方法可参考“Output Differential vs. VR”曲线图。

    2. 问:如何正确处理静电敏感的HMC723LC3C器件?
    答:遵循正确的处理程序,使用防静电包装和操作台,确保不会损坏器件。

    总结和推荐


    HMC723LC3C是一款高性能的D触发器,适用于多种高频应用。它具有快速上升时间、低功耗、可编程输出电压等特点,在数据传输和测试测量等领域具有显著的优势。我们强烈推荐这款产品,特别是对于需要高可靠性、高性能的系统。其广泛的兼容性和优质的支持服务使其成为市场上极具竞争力的选择。如果你正在寻找一个高效可靠的高速逻辑器件,HMC723LC3C是一个理想的选择。

118777-HMC723LC3C参数

参数
零件状态 在售
包装方式 盒装

118777-HMC723LC3C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

118777-HMC723LC3C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 118777-HMC723LC3C 118777-HMC723LC3C数据手册

118777-HMC723LC3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
