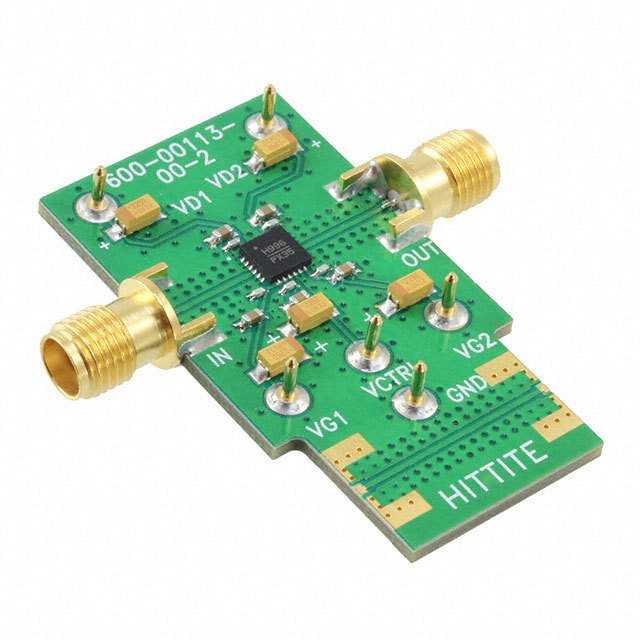

EVAL01-HMC996LP4E

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 4568589
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL01-HMC996LP4E

EVAL01-HMC996LP4E概述

    HMC996LP4E 可变增益放大器技术手册

    产品简介


    HMC996LP4E 是一款由 GaAs PEMT 技术驱动的可变增益放大器(VGA)及驱动放大器,工作频率范围为 5 至 12 GHz。该放大器适用于微波通信、电子战(EW)、电子对抗(ECM)子系统、X 波段雷达、测试设备和传感器等领域。它提供高达 18.5 dB 的增益,并且具有极低的噪声系数(最大值为 2 dB),使得 HMC996LP4E 成为高性能通信系统的理想选择。

    技术参数


    HMC996LP4E 的技术参数如下:
    - 频率范围:5 - 12 GHz
    - 增益:16 - 18.5 dB
    - 增益平坦度:±0.5 dB
    - 增益控制范围:22 dB
    - 输出 P1dB:最高 +22 dBm
    - 输出 IP3:最高 +34 dBm
    - 输入回波损耗:最小 17 dB
    - 输出回波损耗:最小 23 dB
    - 总供应电流:120 mA
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 宽增益控制范围:支持高达 22 dB 的增益调节,允许灵活的信号放大。
    - 单控制电压:通过单一控制电压 (-1 到 -4.5V) 实现增益调整。
    - 高输出功率:输出 P1dB 最高可达 +22 dBm,饱和输出功率最高为 +24 dBm。
    - 低噪声系数:噪声系数最低可至 2 dB,适用于对信号纯净度要求高的应用。
    - 无需外部匹配:内置匹配网络,减少了外部组件的需求。
    - 紧凑封装:采用 4x4 mm QFN 封装,适合高密度表面贴装生产。

    应用案例和使用建议


    HMC996LP4E 主要应用于以下场景:
    - 点对点无线电
    - 点对多点无线电
    - 电子战与电子对抗子系统
    - X 波段雷达
    - 测试设备与传感器
    使用建议:
    1. 信号链设计:在信号链中合理配置 HMC996LP4E,确保输入和输出阻抗匹配。
    2. 热管理:考虑到该器件的工作温度范围较广,需注意良好的散热措施。
    3. 偏置电压设置:按照厂商提供的参考指南正确设置 Vgg 和 Vdd 的偏置电压,以保证性能最佳。

    兼容性和支持


    HMC996LP4E 与高体积表面贴装制造工艺兼容。制造商提供技术支持,包括电话支持(978-250-3343)和电子邮件支持(apps@hittite.com)。

    常见问题与解决方案


    1. Q:如何设置 Vgg 和 Vdd 的偏置电压?
    A:根据应用电路图提供的指南进行设置。通常,Vgg 电压范围为 -2V 至 0V,Vdd 为 +5V。
    2. Q:如何处理过温报警?
    A:确保良好的热设计,并避免在高温环境下长时间运行。如果过温报警频繁出现,检查散热设计是否合理。
    3. Q:如何确保正确的输入阻抗匹配?
    A:参考应用电路图中的匹配网络设计,并使用标准的阻抗匹配工具进行仿真。

    总结和推荐


    HMC996LP4E 可变增益放大器是一款在高频范围内表现卓越的产品。它的宽增益控制范围、低噪声系数和高输出功率使其成为高性能通信系统的理想选择。对于需要在高频率范围内进行信号放大和调节的应用场景,强烈推荐使用 HMC996LP4E。建议在应用前仔细阅读技术手册,并根据具体需求进行适当的设计和测试。

EVAL01-HMC996LP4E参数

参数
零件状态 在售
包装方式 盒装
