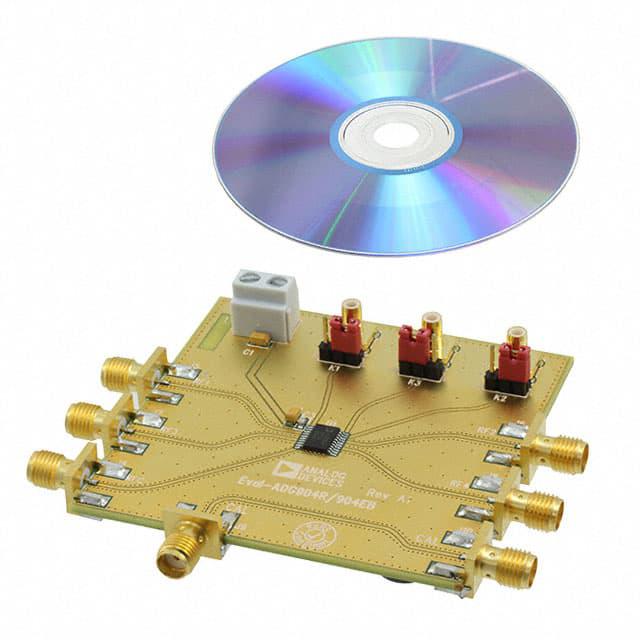

EVAL-ADG904EBZ

厂牌: ANALOG DEVICES
产品描述: ADG904 Evaluation Board
供应商型号: 4033154
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADG904EBZ

EVAL-ADG904EBZ概述

    电子元器件技术手册:ADG904-R CMOS RF开关

    产品简介


    ADG904-R 是一款宽频带 CMOS 射频开关,具有高达 2.5 GHz 的频率范围,1 GHz 频段下的隔离度为 37 dB。这款开关专用于无线基础设施应用,如蜂窝基站和点对点无线电射频前端。ADG904-R 可作为四通道多路复用器(4:1 Mux)和单刀四掷(SP4T)开关,提供 1.65 V 至 2.75 V 的电源电压范围。

    技术参数


    - 频率范围:2.5 GHz
    - 隔离度:37 dB @ 1 GHz
    - 输入/输出阻抗:50 Ω
    - 电源电压范围:1.65 V 至 2.75 V
    - 插入损耗:−9.2 dB(典型值)
    - 工作温度范围:标准工程实践下测试室温度

    产品特点和优势


    ADG904-R 开关的主要优势包括:
    - 低插入损耗:具有非常平坦的插入损耗特性,尤其是在 140 MHz 中心频率下。
    - 高隔离度:开关的隔离度超过 −50 dB,适用于提高系统的整体性能。
    - 优异的电气特性:适合用于滤波器切换网络,确保信号在不同滤波器之间切换时的纯净度和效率。

    应用案例和使用建议


    ADG904-R 广泛应用于无线基础设施,如蜂窝基站和点对点无线电系统。它通过选择不同的滤波器带宽来实现更灵活的数据速率控制。
    使用建议:
    - 确保 PCB 布局符合制造商推荐的 SAW 滤波器布局模式,以最大化隔离度。
    - 使用共面波导(coplanar waveguides)设计传输线,以进一步提高隔离度。
    - 进行充分的校准和测试,以确保在实际应用中的性能稳定性。

    兼容性和支持


    - 兼容性:可与各种 RF 滤波器配合使用,如 Triquint 856592、Triquint 856684 和 Triquint 856656。
    - 支持和维护:Analog Devices 提供详细的文档和支持资源,如数据表和评估板,帮助用户进行设计集成和故障排除。

    常见问题与解决方案


    - Q: 如何选择正确的滤波器通道?
    - A: 参考表 1 中的逻辑状态表,通过设置 ADG904-R 的 A0 和 A1 输入来选择不同的滤波器通道。

    - Q: 插入损耗如何影响系统性能?
    - A: 高插入损耗会导致信号衰减,从而影响系统的整体性能。使用 ADG904-R 可以显著降低插入损耗。

    总结和推荐


    ADG904-R 开关是一款高性能、低功耗的射频开关,特别适用于无线基础设施应用。其优秀的电气特性和灵活性使其成为同类产品中的佼佼者。强烈推荐用于需要高效滤波和切换的应用场景。

EVAL-ADG904EBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADG904EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADG904EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADG904EBZ EVAL-ADG904EBZ数据手册
