125932-HMC675LC3C

厂牌: ANALOG DEVICES

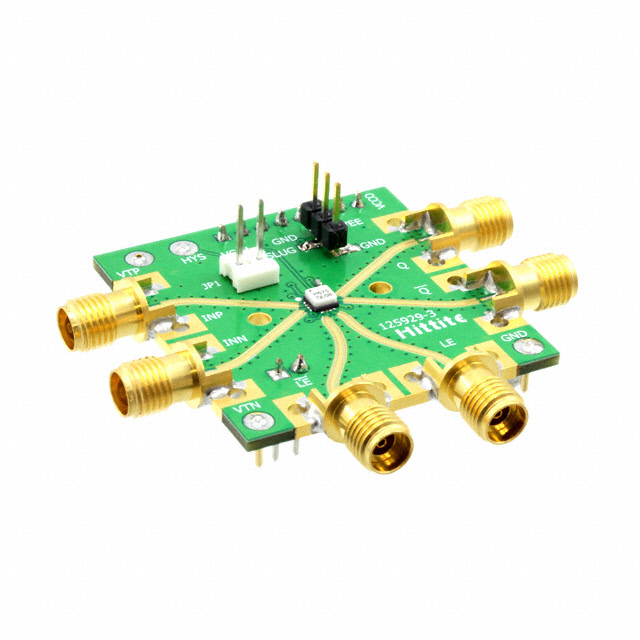

产品描述: HMC675LC3C Comparator Evaluation Board
供应商型号: Q-125932-HMC675LC3C
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 125932-HMC675LC3C

125932-HMC675LC3C概述


    产品简介


    HMC675LC3C 是一款由SiGe技术制成的超高速比较器,特别适用于需要高速信号处理的应用场合。该比较器具有减少摆动(Reduced Swing, RS)CML输出驱动器和锁存输入。其主要功能是支持10 Gbps的操作速度,同时提供100 ps的传播延迟和60 ps的最小脉冲宽度,0.2 ps rms随机抖动(RJ)。这些特点使其广泛应用于ATE(自动测试设备)、宽带通信系统以及其他高速仪器仪表领域。

    技术参数


    - 等效输入带宽:10 GHz
    - 传播延迟:100 ps
    - 过驱动和摆率离散度:10 ps
    - 最小脉冲宽度:60 ps
    - 电阻可编程迟滞:Rhys = ∞ ±1 mV
    - 直流输出特性:
    - 输出高电平电压Voh:-10 mV
    - 输出低电平电压Vol:-420 mV至-380 mV
    - 交流性能:
    - 传播延迟 tPD:70 ps至130 ps
    - 随机抖动 rms:0.2 ps
    - 确定性抖动 pp:2 ps
    - 电源要求:
    - 输入电源电流Icci:9 mA
    - 输出电源电流Icco:8 mA
    - Vee电流lee:24 mA
    - 功耗Pd:100 mW

    产品特点和优势


    HMC675LC3C 比较器的独特之处在于其能够直接驱动400 mV信号到50欧姆负载,同时具有极高的信号处理速度和低噪声性能。其内置的锁存电路使得该设备能够在不同模式下运行,既可以在跟踪模式下操作,也可以作为锁定比较器使用。此外,其高精度的迟滞控制和可编程特性使其在精密测量和测试领域具有广泛的适用性。

    应用案例和使用建议


    典型应用场景:
    - ATE应用
    - 高速仪器仪表
    - 数字接收系统
    - 脉冲光谱学
    - 高速触发电路
    - 时钟与数据恢复
    使用建议:
    在使用HMC675LC3C时,应确保供电电压正确,通常为Vcci = +3.3 V 和 Vee = -3 V。对于高频率信号的处理,应考虑信号路径上的阻抗匹配以减少信号反射。此外,外部电阻可用于调整迟滞特性,以适应特定应用需求。

    兼容性和支持


    HMC675LC3C 支持与多种其他电子元件和设备的兼容性,例如可以通过设置合适的外接电阻来调节迟滞特性。供应商Hittite Microwave Corporation 提供全面的技术支持和应用指南,以帮助用户快速有效地部署和使用该产品。

    常见问题与解决方案


    - Q: 传播延迟的温度系数如何影响产品性能?
    - A: 温度系数约为0.45 ps/°C,这意味着在温度变化较大的环境中可能会影响系统的时序精确性。建议使用温度补偿措施来提高稳定性。

    - Q: 在高频率下如何确保信号完整性?
    - A: 使用适当的终端电阻和阻抗匹配网络,确保信号传输过程中的反射和损耗最小化。同时,可以考虑采用带有均衡器的线路驱动器以提高信号质量。

    总结和推荐


    总体来看,HMC675LC3C是一款高性能的超高速比较器,在高速信号处理和精密测量方面具有显著的优势。其高精度的迟滞控制和低噪声特性,使得它在多个关键应用领域都有出色的表现。因此,我们非常推荐使用这款产品。如果您正在寻找一个能在高速数据传输和复杂信号处理任务中表现优异的比较器,HMC675LC3C将是一个理想的选择。

125932-HMC675LC3C参数

参数
零件状态 在售
包装方式 盒装

125932-HMC675LC3C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

125932-HMC675LC3C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 125932-HMC675LC3C 125932-HMC675LC3C数据手册

125932-HMC675LC3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
