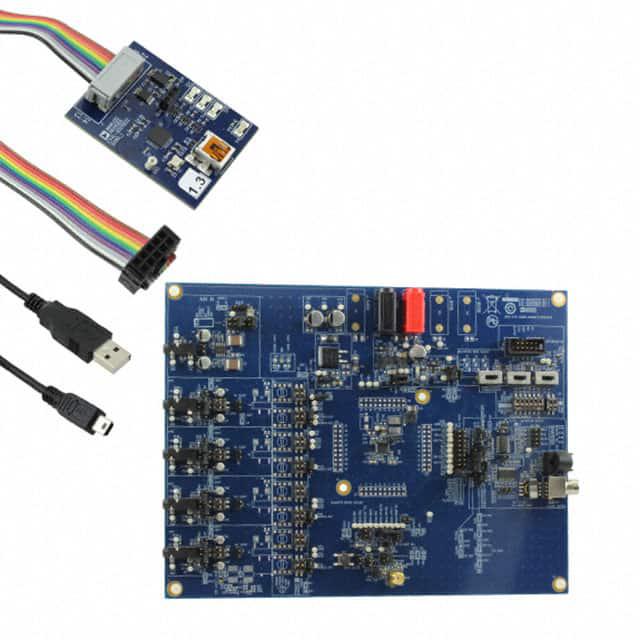

EVAL-ADAU1978Z

厂牌: ANALOG DEVICES
产品描述: ADAU1978 ADC Evaluation Board Graphical User Interface IDE Automotive
供应商型号: 505-EVAL-ADAU1978Z-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADAU1978Z

EVAL-ADAU1978Z概述

    电子元器件产品技术手册解析:ADAU1977/ADAU1978/ADAU1979 Quad ADCs

    产品简介


    ADAU1977、ADAU1978 和 ADAU1979 是高性能四通道模拟数字转换器(Quad ADC),专为音频信号处理设计。它们适用于汽车和一般音频处理应用。这些器件具备高精度的信号处理能力,能够实现低总谐波失真(THD)加噪声(N),达到−95 dB 的性能指标,并且具备 109 dB 的信噪比(SNR)。此外,ADAU1977 还内置了麦克风输入诊断功能,提升了整体系统的可靠性和可维护性。

    技术参数


    - 总谐波失真加噪声(THD+N):−95 dB
    - 信噪比(SNR):109 dB,A 加权滤波器
    - 输入电压范围:±20 V(用于测试诊断功能)
    - 电源需求:+5 V 用于 ADAU1978 和 ADAU1979;+5 V 及 ±20 V(可选)用于测试 ADAU1977 的诊断功能
    - 输入连接器:五个 3.5 mm 音频插孔连接器,用于差分信号输入
    - 输出连接器:数字输出可通过 J25 和 J26 提供,也可通过 SPDIF 输出

    产品特点和优势


    1. 高精度信号处理:提供卓越的 THD+N 和 SNR 指标,适用于高要求的音频应用。
    2. 内置诊断功能:特别针对麦克风输入提供了诊断功能,确保系统稳定运行。
    3. 灵活的电源选项:根据不同的应用需求,提供了多种电源选择,便于灵活部署。

    应用案例和使用建议


    ADAU1977/ADAU1978/ADAU1979 主要应用于汽车音响系统及各种音频处理设备。对于车载音响系统,可以利用 ADAU1977 的内置诊断功能,对麦克风输入进行实时监测,提升音频质量的同时,也能减少维护成本。
    在使用过程中,用户需要注意以下几点:
    1. 确保正确的电源连接和设置,特别是对于±20 V 电源的使用。
    2. 使用适当的跳线设置,以适应不同应用的需求。
    3. 在进行麦克风输入测试时,确保设置了正确的跳线和开关状态,以便于诊断功能的正常工作。

    兼容性和支持


    这些设备与多种音频处理软件和硬件兼容,如 Analog Devices 提供的 SigmaStudio™ 软件。Analog Devices 还提供详尽的技术支持和维护服务,确保用户能够顺利使用和集成这些设备。

    常见问题与解决方案


    1. 电源不正常:确保电源连接正确,检查跳线设置,确保电源电压满足要求。
    2. 诊断功能异常:检查麦克风输入跳线和开关设置是否正确,确保内部或外部偏置电阻选择无误。
    3. 输出异常:确认数字输出连接器设置正确,跳线设置满足应用需求。

    总结和推荐


    综上所述,ADAU1977/ADAU1978/ADAU1979 是一套高性能、高可靠性、易操作的四通道模拟数字转换器,非常适合汽车音响系统及其他音频处理应用。由于其高精度的信号处理能力和丰富的内置功能,我们强烈推荐这些设备作为高端音频处理系统的理想选择。

EVAL-ADAU1978Z参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADAU1978Z厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADAU1978Z数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADAU1978Z EVAL-ADAU1978Z数据手册

EVAL-ADAU1978Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6976.7729
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6976.77
