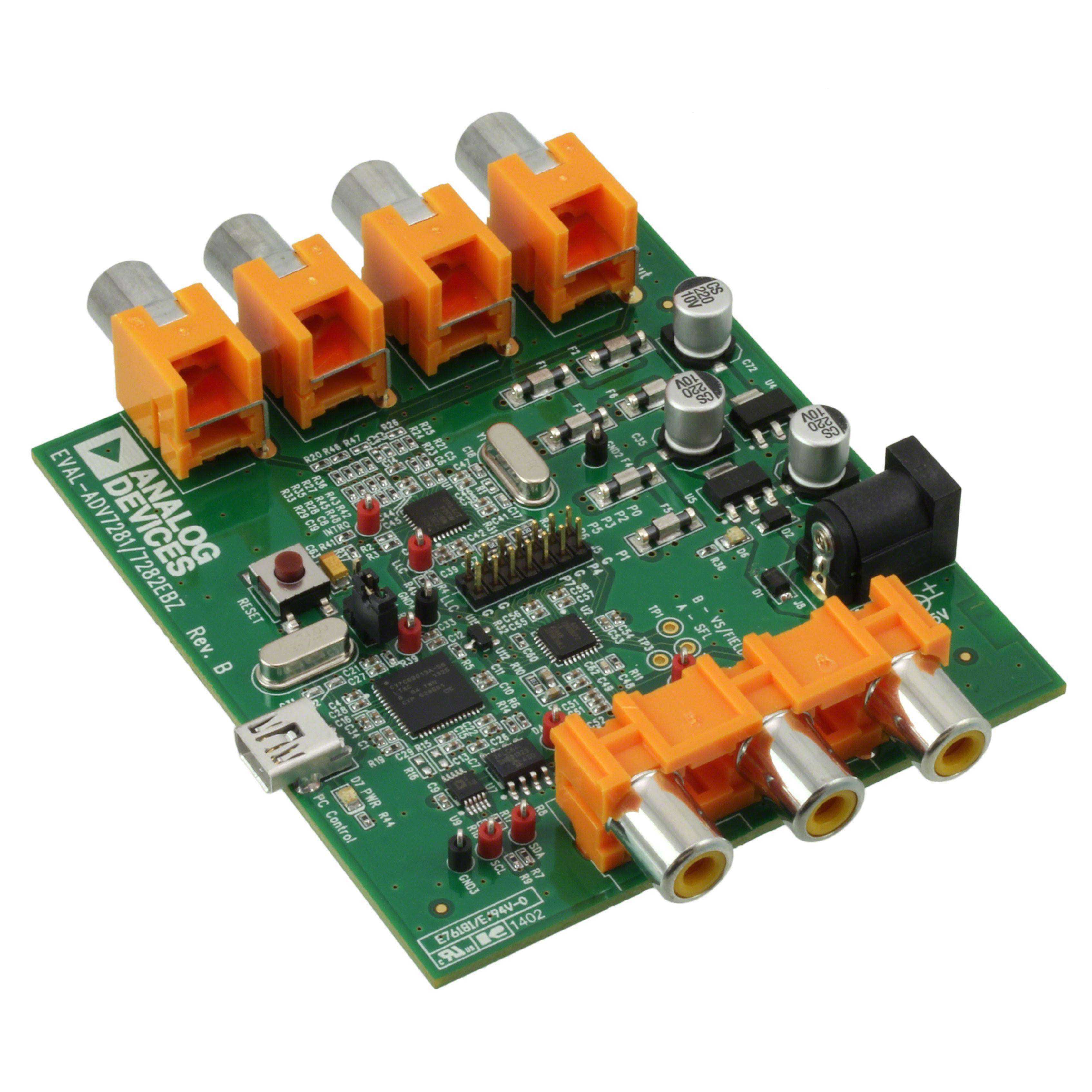

EVAL-ADV7281EBZ

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-EVAL-ADV7281EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADV7281EBZ

EVAL-ADV7281EBZ概述

    ADV7281 10-Bit, 4× Oversampled SDTV Video Decoder

    1. 产品简介


    概述
    ADV7281是一款多格式模拟视频解码器,适用于全球范围内的NTSC、PAL和SECAM标准的复合、S-Video和分量视频信号。它集成了多种先进的功能,如色彩解调、自动检测输入信号、抗噪滤波和时间基校正等,适用于智能手机/多媒体手持设备、汽车娱乐系统、数字视频录像机(DVR)用于视频安全、媒体播放器等多种应用领域。

    2. 技术参数


    基本规格
    - 分辨率:10位
    - 视频格式支持:NTSC/PAL/SECAM
    - 采样率:4×过采样
    - 输入通道数:多达8个
    - 视频输入类型:CVBS、Y/C、YPrPb
    - 输入模式:单端、伪差分、全差分
    电气特性
    - 电源电压:AVDD, DVDD, PVDD, MVDD = 1.71 V to 1.89 V, DVDDIO = 2.97 V to 3.63 V
    - 功耗:最大功耗时1 mW
    - 电流消耗:多种模式下电流消耗详细数据见手册
    工作环境
    - 温度范围:−40°C to +105°C
    - 热阻:适合汽车级应用
    输入网络
    - 外部钳位电容:0.1 μF
    - 输入阻抗:10 MΩ
    - 钳位电流:±0.4 mA
    I2C端口
    - 时钟频率:400 kHz
    - 信号上升时间:300 ns
    - 信号下降时间:300 ns

    3. 产品特点和优势


    - 多功能支持:支持全球NTSC、PAL和SECAM标准的彩色解调。
    - 高集成度:集成了抗混叠滤波器、2D梳状滤波器、CTI视频增强等功能。
    - 高可靠性:具有短路电池诊断功能,确保在车载环境中稳定运行。
    - 低功耗设计:功耗低至1 mW,适用于便携式和车载设备。
    - 适应性强:具有多种输入模式和多种输出接口,适应不同的应用需求。

    4. 应用案例和使用建议


    应用案例
    - 汽车娱乐系统:通过MIPI CSI-2接口提供高质量视频输出。
    - 媒体播放器:支持多种视频格式,实现高清视频解码。
    - 数字视频录像机:实现高效的视频采集和处理。
    使用建议
    - 在设计应用电路时,应注意电源的稳定性,以避免噪声干扰。
    - 使用外部钳位电容来减少外部干扰,保证信号质量。
    - 在汽车环境中使用时,需特别关注温度范围,确保器件正常工作。

    5. 兼容性和支持


    - 兼容性:支持多种视频输入和输出接口,如MIPI CSI-2。
    - 技术支持:提供详细的编程指南和典型电路连接图,便于用户快速上手。
    - 维护和支持:厂商提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    常见问题
    - 电源问题:由于电源电压范围较窄,确保电源供应稳定。
    - 信号质量问题:外部干扰导致信号质量下降,可以增加外部钳位电容来改善。
    解决方案
    - 使用稳压电源,确保电源供应稳定。
    - 使用外部钳位电容来减少外部干扰,提高信号质量。

    7. 总结和推荐



    总结


    ADV7281是一款高性能、多功能的模拟视频解码器,具有出色的噪声抑制能力和宽温度范围。它在汽车娱乐、媒体播放器和数字视频录像机等领域有着广泛的应用前景。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐将ADV7281用于需要高质量视频解码的应用场合。它的高度集成和灵活性使其成为市场上同类产品中的佼佼者。

EVAL-ADV7281EBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADV7281EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADV7281EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADV7281EBZ EVAL-ADV7281EBZ数据手册

EVAL-ADV7281EBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 1844.0568
500+ ¥ 1813.8264
750+ ¥ 1768.4807
库存: 250
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 461014.2
