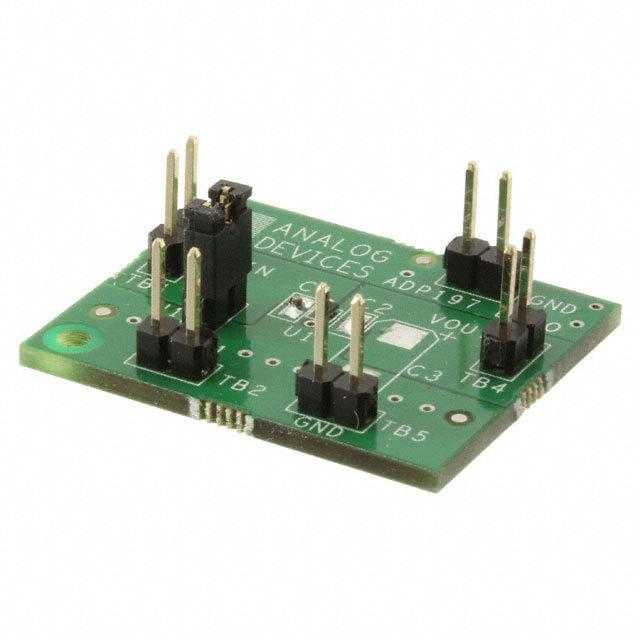

ADP197CB-EVALZ

厂牌: ANALOG DEVICES
产品描述: ADP197 Power Switch Evaluation Board
供应商型号: Q-ADP197CB-EVALZ
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 评估、开发板开发工具 ADP197CB-EVALZ

ADP197CB-EVALZ概述

    ADP197CB-EVALZ/ADP197CP-EVALZ 用户指南

    产品简介


    ADP197CB-EVALZ 和 ADP197CP-EVALZ 是用于展示 ADP197 高侧电源开关功能的评估板。ADP197 是一种高性能的高侧电源开关,适用于需要精确控制电源电流的应用场合。该产品主要用于电子电路的设计和测试阶段,提供了一个直观且方便的方式来测试和验证电源开关的功能。

    技术参数


    - 封装形式:
    - 封装尺寸为 1.0 mm × 1.5 mm 的 6 球 WLCSP 封装(RDSON 低至 12 mΩ)
    - 封装尺寸为 2.0 mm x 2.0 mm x 0.55 mm 的 6 引脚 LFCSP 封装
    - 输入电压范围:1.8 V 至 5.5 V
    - 连续工作电流:最大 3 A
    - 工作温度范围:TJ = −40°C 至 +85°C
    - 特点:
    - 极小的 RDSON(输入至输出电阻)值
    - 紧凑的封装设计
    - 低功耗

    产品特点和优势


    ADP197CB-EVALZ 和 ADP197CP-EVALZ 作为评估板的主要优势在于其紧凑的设计、低功耗和高效的电源管理能力。它们能够支持广泛的输入电压范围,并能处理高达 3 A 的连续工作电流,非常适合于各种应用场合。特别是在电池供电系统和便携式设备中,这些特性使得它们具有很强的市场竞争力。

    应用案例和使用建议


    - 应用案例:ADP197 高侧电源开关常用于电池管理系统、工业控制系统和通信设备中。例如,在电池管理系统中,ADP197 可以有效控制电池的充放电过程,确保电池的安全和高效运行。
    - 使用建议:为了确保最佳性能,建议在连接评估板时遵循用户手册中的连接步骤。使用合适的负载电阻和准确的测量方法可以确保 RDSON 和其他关键参数的测量结果更可靠。

    兼容性和支持


    - 兼容性:ADP197CB-EVALZ 和 ADP197CP-EVALZ 与标准的电子元件和设备兼容。特别是与 Murata 的 1 µF 电容器兼容,可改善瞬态性能。
    - 支持:Analog Devices, Inc. 提供详尽的技术文档和支持,帮助用户解决使用过程中可能遇到的问题。此外,还提供了详细的订购信息和物料清单。

    常见问题与解决方案


    - 问题:测量 RDSON 时如何确保准确性?
    - 解决方案:为了提高测量精度,可以使用两个电压表监测输入电压,并调整输入电压以补偿 IR 损失。
    - 问题:如何测量接地电流消耗?
    - 解决方案:确保使用的电阻功率额定值足够高,并且在测量前减去电压表分流电阻的影响。
    - 问题:如何测量关断电流?
    - 解决方案:通过将 EN 端接地来测量关断电流,确保电压源能够提供足够的电流以覆盖预期的负载水平。

    总结和推荐


    ADP197CB-EVALZ 和 ADP197CP-EVALZ 评估板在设计上具备多项优势,包括低功耗、高效率和宽泛的工作温度范围。这些特性使其成为电池管理系统、工业控制系统和通信设备的理想选择。如果需要进行详细的电源开关功能验证和测试,强烈推荐使用这两款评估板。

ADP197CB-EVALZ参数

参数
零件状态 在售
包装方式 盒装
