EVAL-ADM3061EEBZ

厂牌: ANALOG DEVICES
产品描述: ADM3061 Bus Line Transceiver Evaluation Board
供应商型号: Q-EVAL-ADM3061EEBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADM3061EEBZ

EVAL-ADM3061EEBZ概述

    ADM3061E 3.0 V to 5.5 V RS-485 Transceiver Evaluation Kit

    1. 产品简介


    ADM3061E 是一款高性能的50 Mbps RS-485收发器,适用于工业通信等领域。该产品提供两种封装选择:8-引脚SOIC封装(EVAL-ADM3061EEBZ)和8-引脚MSOP封装(EVAL-ADM3061EEB1Z)。ADM3061E 支持3.0 V至5.5 V的宽电压范围,并具备±12 kV IEC ESD保护,确保了高度的稳定性和可靠性。

    2. 技术参数


    - 工作电压:3.0 V 至 5.5 V
    - 数据传输速率:最高可达50 Mbps
    - 电气特性:
    - 驱动器输出:±15 kV(接触放电)、±15 kV(空气放电)
    - 接收器输入:±12 kV(接触放电)、±12 kV(空气放电)
    - 接口连接:
    - 支持标准的半双工RS-485总线配置
    - 包含逻辑输入输出及RS-485信号的接线端子
    - 其他特性:
    - 内置驱动器使能和接收器使能(RE和DE)控制
    - 终止电阻和偏置网络的支持

    3. 产品特点和优势

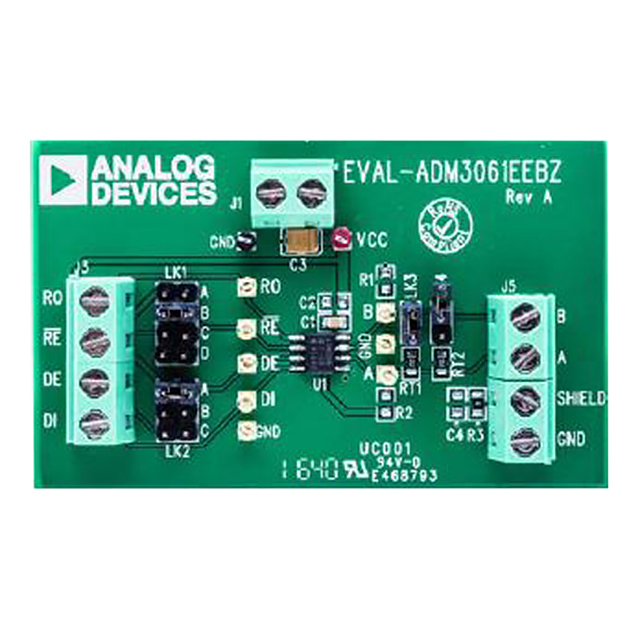

    - 易于评估:ADM3061E 评估板(EVAL-ADM3061EEBZ 和 EVAL-ADM3061EEB1Z)提供了标准的半双工RS-485足迹布局,便于用户快速搭建测试环境。
    - 宽电压支持:支持3.0 V到5.5 V的工作电压范围,确保了广泛的适用性。
    - 高可靠性:具有±12 kV IEC ESD保护,可在严苛环境中可靠运行。
    - 丰富的连接选项:包含多个测试点和跳线,方便进行信号检测和调试。

    4. 应用案例和使用建议


    - 应用场景:
    - 半双工RS-485通信系统
    - 需要高数据传输速率和强抗干扰能力的工业控制系统
    - 使用建议:
    - 确保电源电压在3.0 V至5.5 V之间
    - 在进行高压测试时,注意遵守静电放电预防措施
    - 通过适当配置跳线(如LK1和LK2)来控制驱动器和接收器的使能状态

    5. 兼容性和支持


    - 兼容性:
    - 评估板可以与其他标准的RS-485设备无缝集成。
    - 螺丝终端块(如J1, J3, J5)便于连接其他电路。
    - 支持信息:
    - 产品技术支持和文档可通过Analog Devices官网获取
    - 参考手册和技术支持材料详见“资源链接”部分

    6. 常见问题与解决方案


    - 问题1:无法正常接收数据
    - 解决方案:检查连接是否正确,确认电源电压是否在允许范围内
    - 问题2:数据传输速率低
    - 解决方案:确保信号线无误接,检查是否存在信号干扰
    - 问题3:无法正常使能驱动器
    - 解决方案:正确设置LK1和LK2跳线以启用/禁用驱动器

    7. 总结和推荐


    ADM3061E及其评估套件为工程师提供了快速评估和设计高性能RS-485系统的理想选择。其卓越的电气特性和强大的抗干扰能力使其非常适合用于工业自动化、楼宇自动化和远程监控等领域。强烈推荐给需要高性能RS-485通信解决方案的设计者和开发者。
