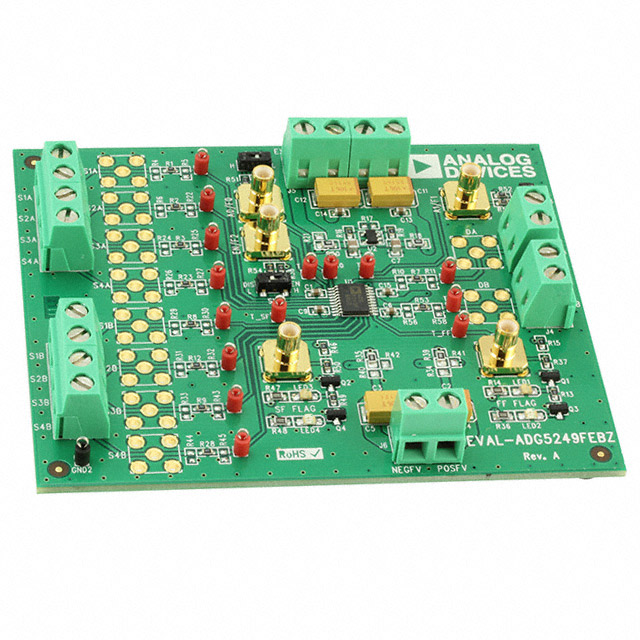

EVAL-ADG5249FEBZ

厂牌: ANALOG DEVICES
产品描述: ADG5249 Analog Switch Multiplexer Evaluation Board
供应商型号: Q-EVAL-ADG5249FEBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADG5249FEBZ

EVAL-ADG5249FEBZ概述

    EVAL-ADG5249FEBZ 产品概述与技术手册

    1. 产品简介


    EVAL-ADG5249FEBZ 是一款评估板,用于测试和评估 ADG5249F 过压保护双通道 4:1 多路复用器。这款多路复用器具有过压检测和保护功能,能够处理高达 ±55V 的信号电压。EVAL-ADG5249FEBZ 适用于多种应用领域,例如工业自动化、医疗设备和通信系统,尤其适合需要高可靠性和过压保护的应用场景。

    2. 技术参数


    - 电源电压:支持双电源(±5 V 到 ±22 V)和单电源(8 V 到 44 V)供电。
    - 信号电压:支持高达 ±55 V 的信号电压。
    - 电气特性:具备过压检测和保护电路,能在上电和断电状态下保护电路。
    - 工作环境:适应宽泛的工作温度范围,具体信息可参考数据手册。

    3. 产品特点和优势


    - 过压保护功能:ADG5249F 具有过压检测和保护功能,能有效防止外部信号导致的电路损坏。
    - 并行接口兼容性:支持 3 V 逻辑电平,可与数字控制信号直接连接。
    - 可视化指示:内置 LED 指示灯,可直观显示电路的故障状态。
    - 多功能开关控制:通过三个独立开关可以手动控制多个开关状态,方便调试和测试。

    4. 应用案例和使用建议


    应用案例:ADG5249F 可广泛应用于需要高压隔离和过压保护的场合,例如工业控制系统和医疗监测设备。在这些应用中,它能够有效隔离高压信号,防止误操作导致的损坏。
    使用建议:
    - 在测试时,确保连接正确的电源电压,并根据需要选择合适的输入信号源。
    - 使用过程中,可以通过观察 LED 状态来快速判断是否有过压事件发生,从而及时采取措施。

    5. 兼容性和支持


    - 兼容性:ADG5249FEBZ 评估板可以与多种电源和信号源配合使用,同时具备与外部控制器接口的能力。
    - 支持和维护:ADG5249FEBZ 提供详细的用户手册和技术文档,用户可以从中获得全面的技术支持和维护信息。

    6. 常见问题与解决方案


    常见问题:
    - 如何配置电源?
    - 解决方案:请根据设备手册将电源正确连接到 J5 连接器,并确保所有必要的电阻已正确插入,如 R18 和 R20。
    - 如何读取故障状态?
    - 解决方案:当发生过压故障时,相应的 LED 将会点亮红色,这可以通过观察指示灯的颜色来判断。
    - 如何更换数字电压源?
    - 解决方案:如果需要使用外部数字电压源,请将 R20 移动到 R21,然后通过 EXTVL 连接外部电源。

    7. 总结和推荐


    总体来说,EVAL-ADG5249FEBZ 评估板是一个非常实用且功能强大的工具,非常适合工程师和技术人员用于开发和测试过压保护电路。其出色的过压保护能力和多样化的功能使其在市场上具备很高的竞争力。如果您正在寻找一个可靠且灵活的评估平台,强烈推荐使用 EVAL-ADG5249FEBZ。
