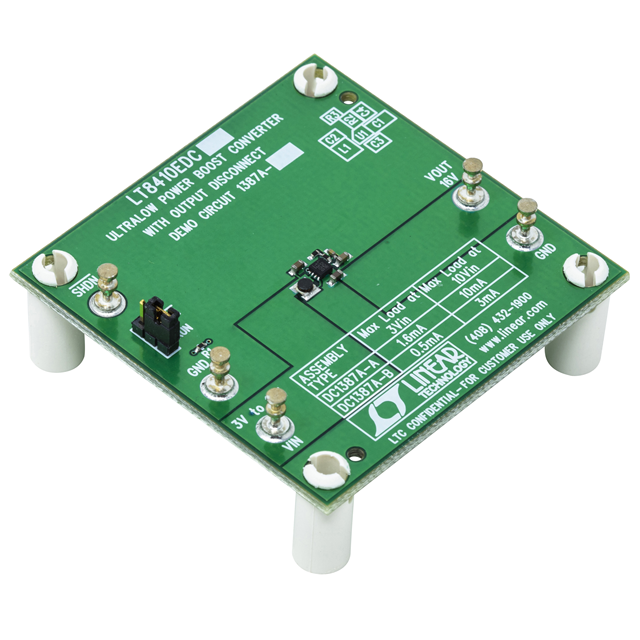

DC1387A-B

厂牌: ANALOG DEVICES
产品描述: DC1387A DEMONSTRATION CIRCUIT
供应商型号: Y-DC1387A-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1387A-B

DC1387A-B概述


    产品简介


    LT8410和LT8410-1 超低功耗升压转换器
    产品类型: 升压转换器
    主要功能: 这款超低功耗升压转换器(DC1387A-A和DC1387A-B)能够将输入电压范围为3V至10V的电源转换为稳定的16V输出。这两款转换器均配备了断路功能,以确保在负载短路或过载时的安全操作。
    应用领域: 适用于空间紧凑的应用场景,如传感器供电、RF MEMS以及通用偏置电源。

    技术参数


    DC1387A-A/LT8410
    - 输入电压范围 (VIN): 3V 至 10V
    - 输出电压范围 (VOUT):
    - VIN = 3V, ILOAD = 1.6mA: 15.54V 至 16.48V
    - VIN = 10V, ILOAD = 10mA: 15.54V 至 16.48V
    - 纹波电压 (RIPPLE): VIN = 10V, ILOAD = 10mA 时为 20mV
    - 效率:
    - VIN = 3V, ILOAD = 1.6mA: 73%
    - VIN = 10V, ILOAD = 10mA: 83%
    DC1387A-B/LT8410-1
    - 输入电压范围 (VIN): 3V 至 10V
    - 输出电压范围 (VOUT):
    - VIN = 3V, ILOAD = 0.5mA: 15.52V 至 16.48V
    - VIN = 10V, ILOAD = 3mA: 15.52V 至 16.48V
    - 纹波电压 (RIPPLE): VIN = 10V, ILOAD = 3mA 时为 10mV
    - 效率:
    - VIN = 3V, ILOAD = 0.5mA: 69%
    - VIN = 10V, ILOAD = 3mA: 83%

    产品特点和优势


    独特功能:
    - 高效且稳定的输出电压
    - 内置低噪声控制方案
    - 集成肖特基二极管
    - 断路功能
    - 超低静态电流
    - 内置软启动和过压保护
    优势:
    - 在空间受限的应用中表现出色
    - 适合用于传感器供电、RF MEMS和通用偏置电源
    - 通过高效的能量转换提高系统整体性能

    应用案例和使用建议


    应用案例:
    - 传感器供电:LT8410可以为各种传感器提供稳定的16V输出电压,确保传感器的正常运行。
    - RF MEMS:这款转换器可以为射频微机电系统提供所需的高电压。
    - 偏置电源:适用于需要稳定偏置电压的各种电路。
    使用建议:
    - 在进行电压纹波测量时,确保探头接地线尽可能短,避免长接地线引入干扰。
    - 在没有输出电压的情况下,检查负载设置是否过高。
    - 根据不同的负载电流调整输出电压,以确保最佳的电压调节和效率。

    兼容性和支持


    - 该产品设计用于与特定电源兼容,具体兼容性需参考官方资料。
    - Linear Technology Corporation 提供全面的技术支持和维护服务,可通过联系工厂获取详细的设计文件和技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 没有输出电压
    - 解决方案: 检查负载是否过高,暂时断开负载以确认。

    2. 问题: 输出电压不稳定
    - 解决方案: 确保所有连接正确无误,并且负载在规定的范围内变化。
    3. 问题: 效率低于预期
    - 解决方案: 检查输入电压和负载电流是否在规定范围内,确保没有其他外部因素影响效率。

    总结和推荐


    综合评估:
    LT8410和LT8410-1是理想的超低功耗升压转换器,特别适合空间紧凑的应用场合。它们具有高效稳定的输出电压,内置多种保护机制,并具备出色的电气特性。这款转换器不仅适用于传感器供电,还可以广泛应用于RF MEMS和偏置电源等领域。
    推荐使用:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高精度、低功耗升压转换的应用场景中使用LT8410和LT8410-1。

DC1387A-B参数

参数
零件状态 在售
包装方式 盒装
