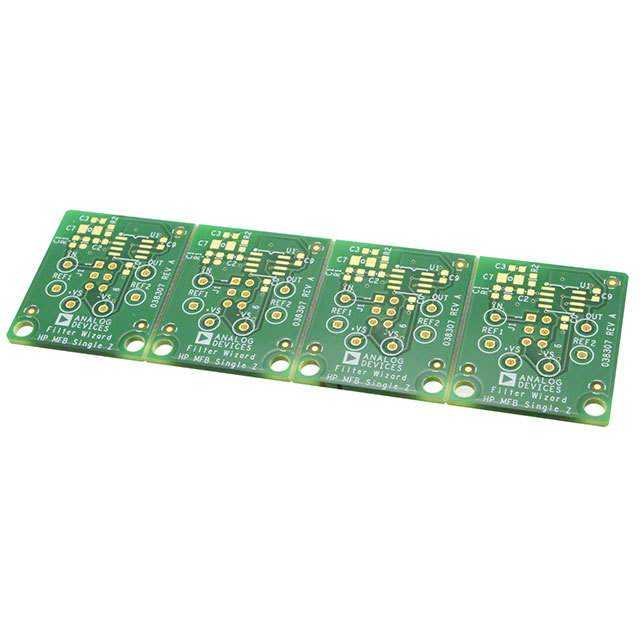

EVAL-FW-HPMFB1

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-EVAL-FW-HPMFB1
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-FW-HPMFB1

EVAL-FW-HPMFB1概述

    电子元器件产品技术手册:Filter Wizard Evaluation Board System

    1. 产品简介


    Filter Wizard Evaluation Board System 是一款用于模拟滤波器设计的评估工具系统。该系统包括一个主板和多个子板,这些子板可适应单个运算放大器(op amp)和双运算放大器(dual op amp)封装。此系统适用于使用 Analog Filter Wizard 设计的滤波器,可在其官网 www.analog.com/filterwizard 进行详细了解。

    2. 技术参数


    以下是各子板的技术参数和性能指标:
    | 子板名称 | 类型 | 通道数 | 主要功能 | 频率响应范围 |

    | EVAL-FW-LPSK2 | 低通滤波 | 双 | Sallen Key低通滤波器 | 低频到指定频率 |
    | EVAL-FW-BPDF2 | 带通滤波 | 双 | 多反馈带通滤波器(Deliyannis Friend)| 中频带宽 |
    | EVAL-FW-HPSK2 | 高通滤波 | 双 | Sallen Key高通滤波器 | 高频到指定频率 |
    | EVAL-FW-LPMFB2 | 低通滤波 | 双 | 多反馈低通滤波器 | 低频到指定频率 |
    | EVAL-FW-HPMFB2 | 高通滤波 | 双 | 多反馈高通滤波器 | 高频到指定频率 |

    3. 产品特点和优势


    - 灵活性高:主板可容纳多达四个子板,以适应不同数量的滤波器阶段需求。
    - 通用性强:适用于单个运算放大器和双运算放大器,适用范围广泛。
    - 易于调试:提供详细的装配图纸和设计文件,方便快速部署和调试。
    - 高品质:符合RoHS标准,确保环保且无害。

    4. 应用案例和使用建议


    - 音频处理:可用于音频系统的滤波设计,例如扬声器的分频网络。
    - 电信信号处理:应用于通信系统中的信号过滤,以减少干扰噪声。
    - 工业自动化:在传感器信号处理中使用,以实现精确的数据采集和控制。
    使用建议:
    - 在安装前仔细阅读主板和子板的装配图,确保正确连接。
    - 根据实际应用需求选择合适的子板组合。
    - 在调试过程中利用测试仪器逐步验证每个阶段的频率响应。

    5. 兼容性和支持


    - 兼容性:系统可与各种单个和双运算放大器配套使用,适应多种封装形式。
    - 技术支持:厂商提供详尽的设计文件和技术文档支持,方便用户进行二次开发。

    6. 常见问题与解决方案


    - Q:如何选择合适的子板?
    A:根据具体的应用需求(如频率响应范围、通道数等)来选择相应类型的子板。

    - Q:主板和子板能否单独购买?
    A:可以,通过官方网站购买相应型号的子板,适用于独立项目需求。

    7. 总结和推荐


    Filter Wizard Evaluation Board System 是一款高度灵活且通用的评估工具,特别适合于音频处理、电信信号处理和工业自动化等领域。其提供的丰富设计文件和技术支持极大地提高了开发效率。综合来看,这款产品非常值得推荐给相关领域的工程师们。
    希望上述内容能帮助您全面了解 Filter Wizard Evaluation Board System 的技术特性和应用价值。

EVAL-FW-HPMFB1参数

参数
零件状态 在售

EVAL-FW-HPMFB1厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
