109712-HMC442LC3B

厂牌: ANALOG DEVICES

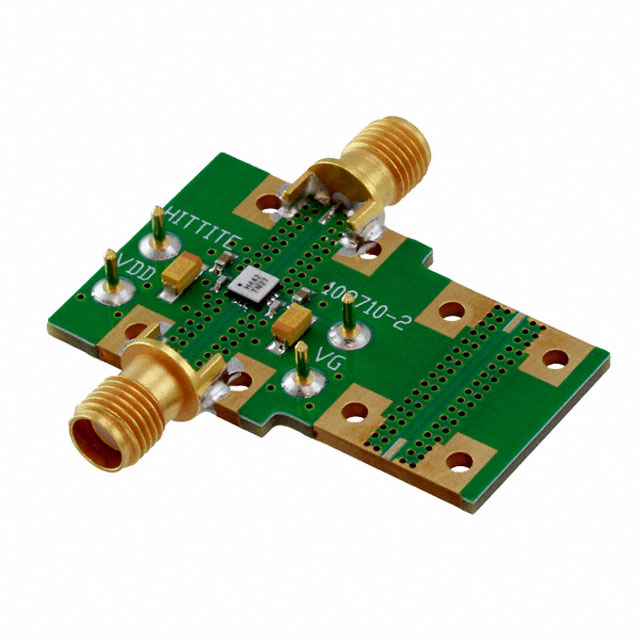

产品描述: HMC442LC3B RF Amplifier Evaluation Board
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 评估、开发板开发工具 109712-HMC442LC3B

109712-HMC442LC3B概述

    HMC442LC3B GaAs PHEMT MMIC Medium Power Amplifier

    1. 产品简介


    HMC442LC3B是一款高效镓砷(GaAs)高电子迁移率晶体管(PHEMT)介质集成(MMIC)中功率放大器,采用无铅无卤素且符合RoHS标准的表面贴装技术(SMT)封装。该产品的工作频率范围为17.5至25.5 GHz,特别适用于需要高性能和宽频带覆盖的应用场景。

    2. 技术参数


    - 频率范围: 17.5 - 25.5 GHz
    - 增益: 13 dB
    - 增益温度变化: 0.02 - 0.03 dB/°C
    - 输入回波损耗: ≥10 dB
    - 输出回波损耗: 9 - 12 dB
    - 输出压缩点功率(P1dB): 18 - 22 dBm
    - 饱和输出功率(Psat): 23 - 23.5 dBm
    - 输出三阶交调截点(IP3): 26 - 27 dBm
    - 噪声系数: ≤0.9 dB
    - 电源电流(Idd): 84 mA (Vdd = 5V, Vgg = -1V)

    3. 产品特点和优势


    HMC442LC3B的主要特点是:
    - 高增益:13 dB
    - 饱和输出功率:+23 dBm @ 26% PAE
    - 工作电压:+5V
    - 50欧姆匹配输入/输出端口
    - 罗氏无卤素符合RoHS标准的3x3 mm SMT封装
    - 不需要外部组件即可实现50欧姆匹配,非常适合用作线性增益块或驱动器
    这些特点使得HMC442LC3B在微波无线电通信和其他高频应用中表现出色。

    4. 应用案例和使用建议


    HMC442LC3B的典型应用场景包括:
    - 点对点无线电台
    - 点对多点无线电台
    - HMC混频器的本振驱动器
    - 军事电子战(EW)和电子对抗(ECM)
    使用建议:
    - 确保Vgg调整在-1.5到-0.5V之间以获得最佳性能
    - 在设计电路时注意50欧姆匹配,减少反射损失
    - 使用适当的散热措施,避免过热导致损坏

    5. 兼容性和支持


    HMC442LC3B与大多数常见的RF组件兼容,可以作为其他MMIC混频器或其他射频前端组件的驱动器。制造商提供了全面的支持服务,包括技术支持电话(978-250-3343)和应用程序支持邮箱(apps@hittite.com)。此外,该产品还可以通过官方网站在线订购。

    6. 常见问题与解决方案


    常见问题及解决方案包括:
    - 问题: 增益不足
    - 解决方法: 检查电源电压(Vdd)和栅极电压(Vgg)是否在推荐范围内
    - 问题: 输出功率不达标
    - 解决方法: 检查输入信号的频率是否在指定范围内,并确保连接正确
    - 问题: 回波损耗过大
    - 解决方法: 重新检查电路板的设计,确保50欧姆阻抗匹配

    7. 总结和推荐


    HMC442LC3B是一款在微波频段内具有卓越性能的中功率放大器,适合多种无线通信应用。其高增益、低噪声和良好的温度稳定性使其成为设计高频电子系统时的理想选择。如果您的应用需求高频、高增益、低噪声的放大器,强烈推荐使用HMC442LC3B。
    制造商联系信息
    - 电话: 978-250-3343
    - 传真: 978-250-3373
    - 网站: [www.hittite.com](http://www.hittite.com)

109712-HMC442LC3B参数

参数
零件状态 在售
包装方式 盒装

109712-HMC442LC3B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

109712-HMC442LC3B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 109712-HMC442LC3B 109712-HMC442LC3B数据手册
