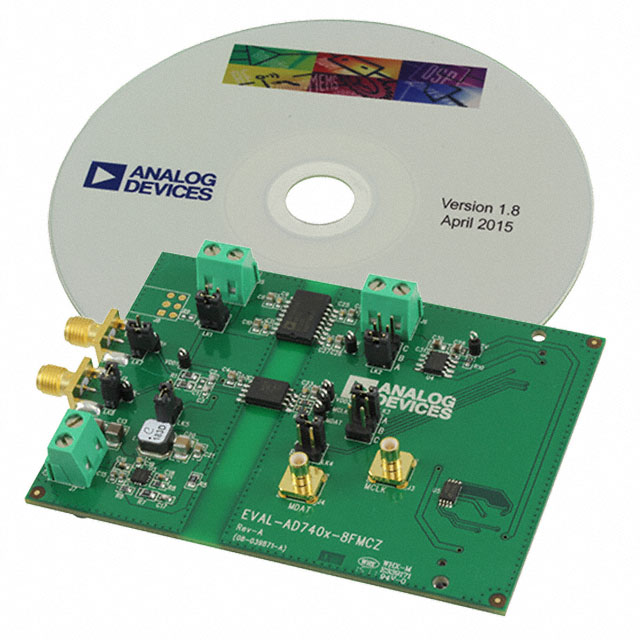

EVAL-AD7403-8FMCZ

厂牌: ANALOG DEVICES
产品描述: AD7403-8 ADC Evaluation Board 20MSPS
供应商型号: EVAL-AD7403-8FMCZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-AD7403-8FMCZ

EVAL-AD7403-8FMCZ概述

    # EVAL-AD7403FMCZ User Guide

    产品简介


    基本描述
    EVAL-AD7403FMCZ 是一款用于评估 AD7403 隔离式 Σ-Δ 模数转换器(ADC)的完整功能评估板。该 ADC 是一种第二代 Σ-Δ 调制器,能够将模拟输入信号转换为高速 1 位数据流,具有基于 Analog Devices, Inc. 的 iCoupler 技术的片上数字隔离功能。此板可实现便捷的系统演示,并且与高速系统演示平台控制器板(SDP-H1)兼容,通过其配套软件进行控制和数据分析。
    主要功能
    - 支持 ±250mV 的全差分输入信号(满量程为 ±320mV)
    - 输出为高达 20MHz 的数字数据流
    - 使用 5V 或 3.3V 电源供电的串行接口
    - 支持通过 USB 连接到 PC 进行数据采集和分析
    - 内置隔离变压器技术,性能优越
    应用领域
    适用于高压环境下的电流监控、隔离信号检测等领域。

    技术参数


    主要技术规格
    - 采样速率: 高达 20MHz
    - 输入范围: ±250mV(±320mV 满量程)
    - 供电电压: VDD1: 5V (外部/内置选择), VDD2: 3.3V 或 3V 至 5.5V (外部/内置选择)
    - 隔离等级: 5kV 等级
    - 操作温度: −40°C 至 +125°C
    - 封装形式: 16 引脚宽体 SOIC
    工作环境
    - 电源输入: 12V 和 3.3V
    - 信号输入: ±250mV
    - 通信接口: 串行 I/O (USB 控制)

    产品特点和优势


    特点
    - 高性能隔离模块 ADuM6000 用于隔离 VDD1 供电
    - 稳压器 ADP2441 和 ADP7104 用于内部和外部电源管理
    - 通过 USB 连接 PC 进行控制和数据分析
    - 高速 CMOS 结合单芯片变压器技术,实现卓越性能
    优势
    - 在高电压应用中表现出色,尤其适合需要电气隔离的应用
    - 提供直观易用的软件界面,方便数据捕获和分析
    - 配套齐全的安装说明和软件,使用户快速上手

    应用案例和使用建议


    应用案例
    EVAL-AD7403FMCZ 评估板可用于高电压监控系统的测试,尤其是在工业自动化、电源管理和高压监测等领域。例如,可以将其应用于电力线监控系统以实时监测电流、电压等参数。
    使用建议
    - 确保所有链接设置正确,特别是 VDD1 和 VDD2 的供电来源。
    - 在初次连接到 PC 之前,确保安装好相应的驱动和软件。
    - 按照用户指南逐步操作,特别是供电和信号输入部分。

    兼容性和支持


    兼容性
    EVAL-AD7403FMCZ 评估板与 EVAL-SDP-CH1Z 控制板兼容,可通过 USB 连接到 PC 上的系统演示平台。
    支持
    - 官方提供详细的用户指南和软件安装指南。
    - 如遇问题,可以通过制造商的在线资源获取帮助和支持。

    常见问题与解决方案


    1. 无法识别设备
    - 解决方案: 确认已安装正确的驱动程序,尝试重新插拔 USB 线缆或重启计算机。
    2. 数据采集不准确
    - 解决方案: 检查所有连接是否正确,尤其是模拟输入和数字电源连接。
    3. 软件界面加载慢
    - 解决方案: 关闭其他占用大量资源的应用程序,确认操作系统及驱动版本符合要求。

    总结和推荐


    综合评估
    EVAL-AD7403FMCZ 评估板是一款高度集成且功能全面的工具,能够有效评估 AD7403 ADC 的各项性能指标。它在高电压和强电磁干扰环境下表现出优异的隔离特性和准确性,非常适合工业控制和电源管理领域的工程师和技术人员使用。
    推荐
    我们强烈推荐使用 EVAL-AD7403FMCZ 评估板进行 AD7403 ADC 的评估和开发。其出色的性能、简便的操作以及完善的技术支持使得它成为众多应用的理想选择。
