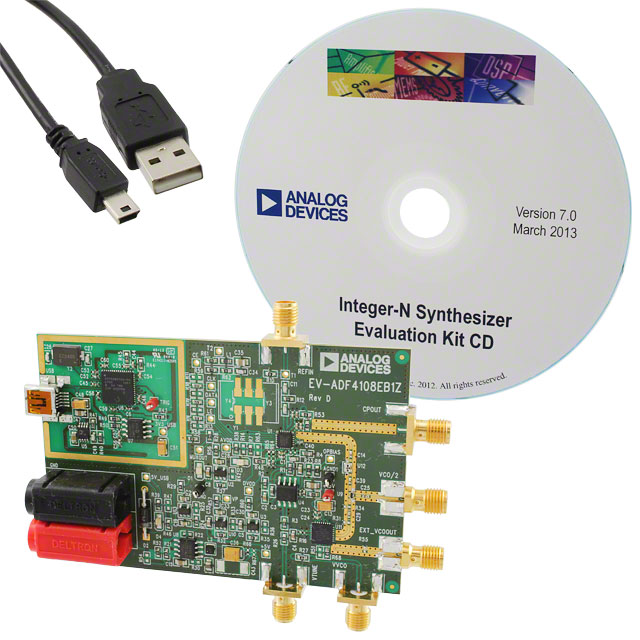

EV-ADF4108EB1Z

厂牌: ANALOG DEVICES
产品描述: ADF4108 Clock Generator and Synthesizer Evaluation Board
供应商型号: 4032875
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV-ADF4108EB1Z

EV-ADF4108EB1Z概述


    产品简介


    ADF4108 是一款由Analog Devices公司设计的高性能频率合成器集成电路(IC),专为相位锁定环路(PLL)应用而设计。此频率合成器能够生成高达8 GHz的射频(RF)信号。ADF4108 集成电路主要用于无线通信、雷达系统、卫星通信等领域,其中对频率稳定性和精确度要求较高的应用尤为适合。

    技术参数


    - 工作频率范围: 8 GHz
    - 电源电压: 5.5 V 和 15 V
    - 参考输入频率: 可调
    - 输出频率: 可通过软件设置控制
    - 相位检测器电流: 5 mA
    - PFD频率: 2.5 MHz
    - 工作温度范围: -40°C 到 +85°C
    - 电气特性: 支持多种频率设置和输出方式

    产品特点和优势


    1. 高精度和稳定性: ADF4108 配备先进的相位检测器和低噪声振荡器,确保频率输出的高精度和稳定性。
    2. 易用性: 随附的自安装软件允许用户轻松地控制板上的所有功能,包括调节输出频率和参考频率。
    3. 灵活性: 用户可以根据需要选择不同的电压控制振荡器(VCO)和环路滤波器,提高设计的灵活性。
    4. 配套齐全: 评估套件包含完整的硬件和软件支持,简化了开发过程。

    应用案例和使用建议


    ADF4108 适用于多种高频信号生成的应用场景,如无线通信系统的本地振荡器(LO)、雷达系统和卫星通信。具体使用时应注意以下几点:
    - 设定参考频率: 使用低噪声、高斜率的参考源以实现更佳性能。
    - 测试设置: 连接外部DC电源和信号源,配合频谱分析仪进行输出信号的测量。
    - 环境适应性: 确保设备在规定的温度范围内运行以避免温度漂移的影响。

    兼容性和支持


    ADF4108 频率合成器与多种Windows操作系统版本兼容,包括Windows XP及更新版本。厂商提供详尽的技术支持文档,以及免费的ADIsimPLL仿真软件,帮助用户进行滤波器的设计与验证。

    常见问题与解决方案


    1. 无法连接评估板:
    - 检查USB电缆是否正确连接到计算机和评估板上。
    - 确认USB驱动程序已正确安装。
    2. 输出频率不稳定:
    - 重新配置参考频率设置。
    - 检查电源电压是否在规定范围内。
    3. 性能未达到预期:
    - 使用ADIsimPLL工具重新计算滤波器组件值。
    - 调整相位检测器电流和其他设置。

    总结和推荐


    ADF4108是一款具备高精度、高稳定性的频率合成器,适用于各类需要精确频率信号的场合。其强大的软件支持和灵活的硬件设计使得其易于集成于各种应用系统中。总体而言,该产品是无线通信和雷达系统中不可或缺的部件,强烈推荐给对频率稳定性和精确度要求高的项目使用。

EV-ADF4108EB1Z参数

参数
零件状态 在售
包装方式 散装

EV-ADF4108EB1Z厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV-ADF4108EB1Z数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV-ADF4108EB1Z EV-ADF4108EB1Z数据手册

EV-ADF4108EB1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2113.5773
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2113.57
