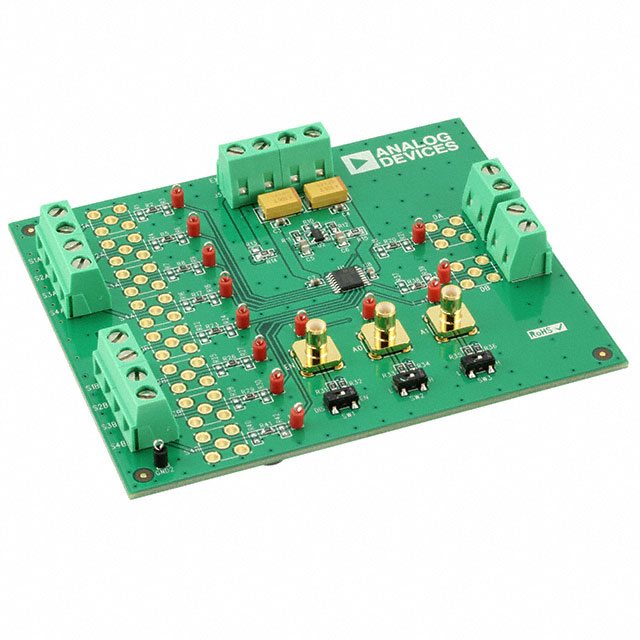

EVAL-ADG5209FEBZ

厂牌: ANALOG DEVICES
产品描述: ADG5209 Analog Switch Multiplexer Evaluation Board
供应商型号: Q-EVAL-ADG5209FEBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADG5209FEBZ

EVAL-ADG5209FEBZ概述

    EVAL-ADG5209FEBZ 产品技术手册

    产品简介


    EVAL-ADG5209FEBZ 是一款由Analog Devices公司设计的评估板,用于评估ADG5209F芯片的功能。ADG5209F 是一个双4:1过压保护模拟多路复用器(Multiplexer),具有过压检测和保护功能,能够在信号电压达到±55V的情况下提供保护。此外,该设备还支持双电源供电(±5V到±22V)和单电源供电(8V到44V)。其特点是采用并行接口,兼容3V逻辑,具备低功耗的特点。

    技术参数


    - 供电范围
    - 双电源:±5V至±22V
    - 单电源:8V至44V
    - 信号电压
    - 能够承受的过压范围:−55V 至 +55V
    - 支持的电气特性
    - 并行接口兼容3V逻辑
    - 集成了低功耗(LDO)调节器
    - 工作环境
    - 工作温度范围未明确提及,但应参考数据手册中的具体规格

    产品特点和优势


    - 过压保护:能够在极端条件下(如±55V)保护设备不受损害。
    - 宽电压范围:适用于多种供电条件,包括单电源和双电源供电。
    - 低功耗:集成LDO调节器,简化电源管理。
    - 高可靠性:通过集成的故障检测电路,在发生过压事件时自动关闭相关通道。

    应用案例和使用建议


    - 应用场景:适用于需要高电压保护的工业控制、测试和测量设备、通信系统等。
    - 使用建议:在安装和调试过程中,确保正确连接电源和信号源。对于长时间的可靠性测试,建议使用更广泛的温度范围进行验证。若需要更高的数字电压输入,可以通过更改跳线设置来启用外部数字电压源。

    兼容性和支持


    - 兼容性:支持3V逻辑的并行接口,可以与各种逻辑电平的控制器兼容。
    - 支持:Analog Devices提供了详尽的数据手册和技术支持文档,用户可以通过官方技术支持渠道获取进一步的帮助。

    常见问题与解决方案


    - 问题1: 在接通电源后设备不工作。
    - 解决方法: 检查电源连接是否正确,确保电源电压在规定范围内。检查跳线设置是否符合要求。
    - 问题2: 设备响应慢。
    - 解决方法: 检查信号路径上是否有阻抗匹配不当导致的信号衰减。必要时可以使用外部滤波器改善信号质量。


    总结和推荐


    总体来说,EVAL-ADG5209FEBZ是一款设计优秀的评估板,适合于那些需要在恶劣环境下工作的工程师和技术人员。它提供了全面的技术参数和功能,能够在多种应用场合中发挥出色的表现。强烈推荐给那些希望快速验证和开发ADG5209F芯片功能的用户。
