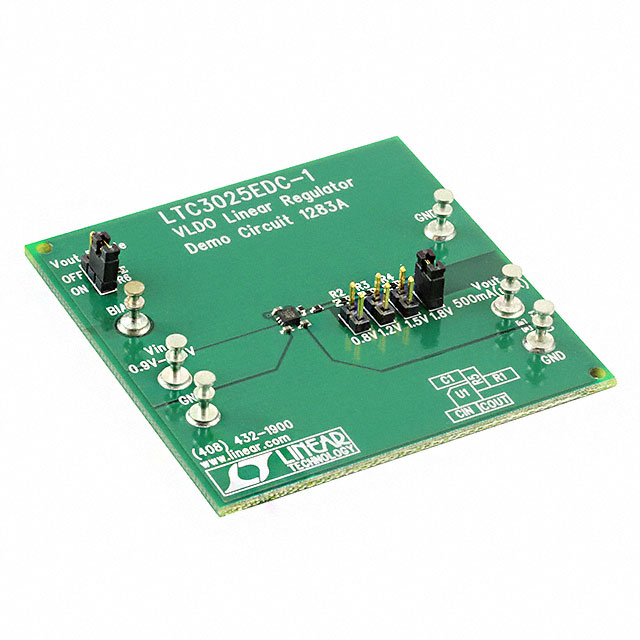

DC1283A

厂牌: ANALOG DEVICES
产品描述: LTC3025-1 Linear Regulator 0.4VDC to 2.6VDC Output Demonstration Circuit
供应商型号: Y-DC1283A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1283A

DC1283A概述


    产品简介


    产品名称:LTC3025-1 线性稳压器
    产品类型:超低dropout线性稳压器
    主要功能:提供一个稳定的输出电压,具有非常低的dropout电压,适用于超低电压的应用场合。
    应用领域:广泛应用于需要极低电压供应的各种电子设备,特别是在电源管理和后置调节方面表现出色,可以作为降压开关稳压器的后置调节器,创建高效率低噪声电源。

    技术参数


    | 参数 | 条件 | 值 |
    |
    | 输入电压范围 0.9V至5.5V |
    | 偏置电压范围 | VBIAS ≥ VOUT + 1.5V | 2.5V至5.5V |
    | 输出电压范围 0.4V至2.6V |
    | 典型dropout电压 | VIN = 1.5V, VBIAS = 2.8V, IOUT = 500mA | 75mV |
    | 输出电压纹波与噪声 < 10mVP-P |

    产品特点和优势


    LTC3025-1 稳压器具有以下独特功能和优势:
    - 超低dropout电压:能够在极低的输入电压差下工作,特别适合于极低电压的应用场景。
    - 高性能陶瓷电容支持:能够在采用陶瓷输出电容的情况下保持稳定,减少系统成本。
    - 易于配置:提供简单易用的演示板,便于快速评估其性能。
    - 广泛的电压调整范围:支持从0.4V到2.6V的输出电压范围,可适应多种应用需求。
    - 大电流输出能力:能够提供最大500mA的输出电流,满足大多数应用场景的需求。

    应用案例和使用建议


    应用场景:
    - 降压开关稳压器后置调节器:在降压开关稳压器之后进行后置调节,创建高效率低噪声的电源。
    - 超低电压应用:如便携式医疗设备、电池供电的传感器等需要极低电压供应的应用场合。
    使用建议:
    - 避免输入电压波动:如果使用较长的导线为演示板供电,可能因导线的电感引起电压波动。建议在输入电源端口与返回端口之间安装一个钽电容器(例如AVX # TAJW226M010R),以消除这种波动。

    兼容性和支持


    兼容性:LTC3025-1 稳压器可以直接与其他标准电子元件或设备配合使用,无需特殊适配。
    支持:设计文件可供下载,如有疑问可联系 LTC 工厂获取技术支持。

    常见问题与解决方案


    问题1:电源波动可能导致电路无法正常工作。
    解决方案:在输入电源端口与返回端口之间安装一个小的钽电容器(例如AVX # TAJW226M010R),以抑制电压波动。
    问题2:无法实现准确的输出电压调节。
    解决方案:检查电路连接是否正确,确保偏置电压满足 VBIAS ≥ VOUT + 1.5V 的条件。

    总结和推荐


    LTC3025-1 稳压器是一款性能卓越的超低dropout线性稳压器,特别适用于需要极低电压供应的应用场景。它具备出色的稳定性和广泛的工作电压范围,能够提供高达500mA的输出电流,且支持陶瓷电容稳定性。对于需要高效率低噪声电源的设计者而言,这款产品是一个理想的选择。根据以上分析,我们强烈推荐使用 LTC3025-1 稳压器。

DC1283A参数

参数
零件状态 在售
包装方式 盒装
