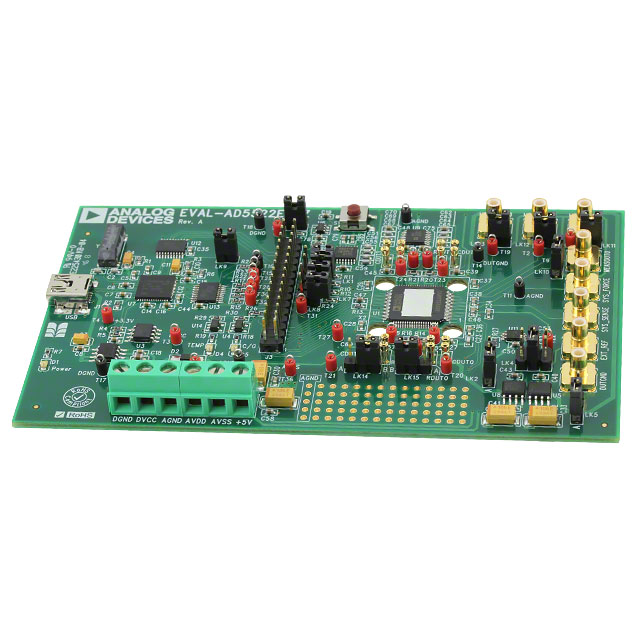

EVAL-AD5522EBUZ

厂牌: ANALOG DEVICES
产品描述: AD5522 Data Conversion Evaluation Board
供应商型号: 4023206
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-AD5522EBUZ

EVAL-AD5522EBUZ概述

    Quad Parametric Measurement Unit with Integrated 16-Bit Level Setting DACs: AD5522

    1. 产品简介


    产品类型:AD5522是一款高精度、高度集成的参数测量单元(PMU),专为多通道测量需求设计。每个通道集成了五个电压输出DAC,用于设定各种输入电平。该设备包含四个独立的测量通道,能够进行多种类型的测量。
    主要功能:AD5522能够提供五种可编程的电流范围,从±5 μA到±80 mA不等。其中一个高电流范围可以通过外部感测电阻器来实现,而超出±80 mA的电流需要外部放大器的支持。低电容DUT连接确保了其适用于无继电器测试系统。
    应用领域:AD5522广泛应用于自动测试设备(ATE)、仪器仪表、源测量单元(SMU)和精密测量等领域。具体应用场景包括连续性测试、泄漏测试、设备电源供应测试等。

    2. 技术参数


    - 电流范围:±5 μA, ±20 μA, ±200 μA, ±2 mA(内部电阻器)
    - 高电流范围:±80 mA(外部电阻器)
    - 电压范围:22.5 V
    - 接口类型:SPI兼容和LVDS兼容
    - 功耗:最大33 V供电电压
    - 接口时钟频率:50 MHz(SPI),83 MHz(LVDS)
    - 电源电压:DVCC 2.3 V至5.25 V
    - 参考电压:VREF 5 V

    3. 产品特点和优势


    产品优势:
    - 多功能性:每个通道具有五种电流范围选择,适合多种测量任务。
    - 高精度:集成16位DAC,提供精确的测量值和电流控制。
    - 灵活性:通过软件配置可以快速改变测量条件。
    - 可靠性:低电容输出适配于无继电器测试系统,减少了因接触不良导致的误差。
    - 安全性:提供高电流范围和电流钳保护,保证了设备的安全性。

    4. 应用案例和使用建议


    典型应用:
    - 自动化测试设备:如半导体芯片测试。
    - 精密测量:如材料特性分析。
    - 电源供应测试:测试设备的电源稳定性和性能。
    使用建议:
    - 设置:首次上电后,确保所有配置寄存器设置正确,以避免测量误差。
    - 优化:根据实际应用需求调整电流范围和电压等级,减少功耗并提高测量精度。
    - 保护:使用电流钳保护电路,防止过电流对设备造成损坏。

    5. 兼容性和支持


    - 兼容性:支持SPI和LVDS接口标准,易于与其他数字控制系统集成。
    - 支持服务:提供全面的技术文档和用户指南,技术支持团队随时待命。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:无法正确读取测量结果。
    解决方案:检查串行接口配置,确认通信速率和模式设置正确。
    - 问题:电流范围设置错误。
    解决方案:重新配置电流范围设置,确认外部电阻器的连接正确。
    - 问题:设备过热。
    解决方案:检查电源电压和电流设置,必要时添加散热措施。

    7. 总结和推荐


    总结:
    AD5522是一款高度集成且功能强大的参数测量单元,适用于自动化测试和精密测量领域。其出色的电流范围选择、高精度和灵活的配置使其成为市场上最具竞争力的产品之一。
    推荐:
    鉴于AD5522在高精度测量方面的卓越表现及其广泛的适用范围,强烈推荐在需要高精度测量的应用中使用该产品。同时,厂商提供的技术支持和服务进一步增加了其市场吸引力。

EVAL-AD5522EBUZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-AD5522EBUZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-AD5522EBUZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-AD5522EBUZ EVAL-AD5522EBUZ数据手册

EVAL-AD5522EBUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
