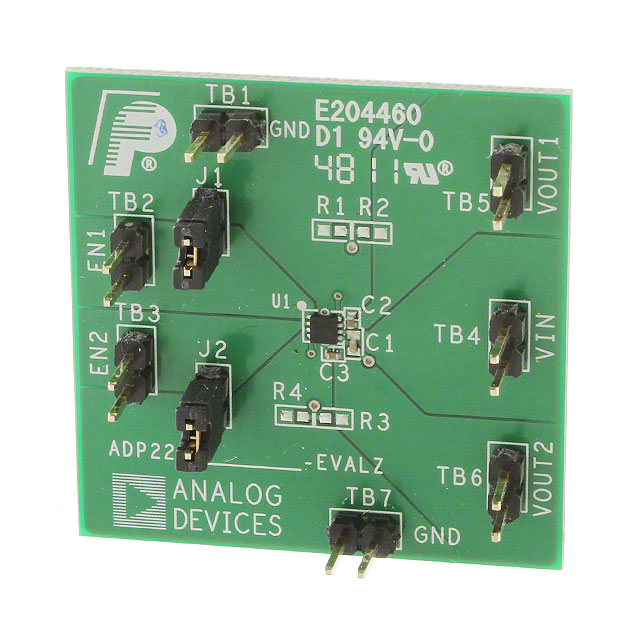

ADP223CP-EVALZ

厂牌: ANALOG DEVICES
产品描述: ADP223ACPZ-R7 Linear Regulator Evaluation Board
供应商型号: 584-ADP223CP-EVALZ
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 ADP223CP-EVALZ

ADP223CP-EVALZ概述

    ADP223/ADP225 双输出线性稳压器技术手册

    1. 产品简介


    ADP223/ADP225 是一款由Analog Devices公司生产的双输出、可调电压、低噪声、高电源抑制比(PSRR)的线性稳压器。适用于需要高精度稳定电压的应用场合,广泛应用于通信设备、工业控制、便携式医疗设备等领域。每个输出可以提供高达300mA的电流,支持输入电压范围为2.5V到5.5V,具备优秀的线性和负载调节能力。

    2. 技术参数


    - 输入电压范围: 2.5 V 至 5.5 V
    - 输出电流范围: 每个输出可达300mA
    - 输出电压精度: ±1%
    - 工作温度范围: -40°C 至 +125°C
    - 输出电压配置: 通过外部电阻设置,输出电压可通过公式计算:\[ V{OUT} = 0.5 V \times (1 + \frac{R}{R'}) \]
    - 典型应用: 通信设备、工业控制、便携式医疗设备等

    3. 产品特点和优势


    - 低噪声设计: ADP223/ADP225 的低噪声特性使其非常适合对噪声敏感的应用,如射频和模拟电路。
    - 高电源抑制比 (PSRR): 有助于消除输入电源中的噪声,提高系统整体性能。
    - 快速输出放电功能: ADP225 版本包含快速输出放电功能,方便进行测试和调试。
    - 高输出电流能力: 单个输出端口可提供高达300mA的电流,满足大多数应用场景需求。

    4. 应用案例和使用建议


    - 通信设备: 由于其高PSRR和低噪声特性,ADP223/ADP225非常适合用于射频前端电路的电源管理。
    - 工业控制: 在需要精确电压调节的工业环境中,ADP223/ADP225可以确保系统在不同负载条件下稳定运行。
    - 便携式医疗设备: 其宽输入电压范围和高电流输出能力使得ADP223/ADP225在便携式医疗设备中成为理想的选择。
    使用建议:
    - 在选择输出电压时,应考虑所需的负载电流和系统需求,合理配置外部电阻以达到目标输出电压。
    - 注意放置输入和输出电容,以实现最佳的稳定性和瞬态响应。

    5. 兼容性和支持


    - 兼容性: ADP223/ADP225 可与其他模拟设备和数字电路轻松集成。
    - 支持和服务: Analog Devices 提供详尽的技术文档和支持服务,帮助用户解决问题并优化设计。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查外部电阻值是否准确,并确保输入电压在规定范围内。

    - 问题2: 系统功耗较高。
    - 解决方案: 调整外部电阻以降低输出电压,从而减少负载电流和功耗。

    - 问题3: 输入电压波动较大。
    - 解决方案: 增加输入电容容量或使用更稳定的电源供应。

    7. 总结和推荐


    综上所述,ADP223/ADP225是一款高性能的双输出线性稳压器,特别适合于需要高精度和高稳定性电源管理的应用。其紧凑的设计和优良的电气特性使其在多个行业中具有广泛的适用性。强烈推荐在需要高精度和稳定电源管理的应用中使用此产品。
    本文档详细介绍了ADP223/ADP225双输出线性稳压器的主要特性和应用细节,希望能帮助工程师们更好地理解和使用这一款高效能的电源管理芯片。

ADP223CP-EVALZ参数

参数
零件状态 在售
包装方式 散装

ADP223CP-EVALZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP223CP-EVALZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES ADP223CP-EVALZ ADP223CP-EVALZ数据手册

ADP223CP-EVALZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
