125605-HMC702LP6CE

厂牌: ANALOG DEVICES

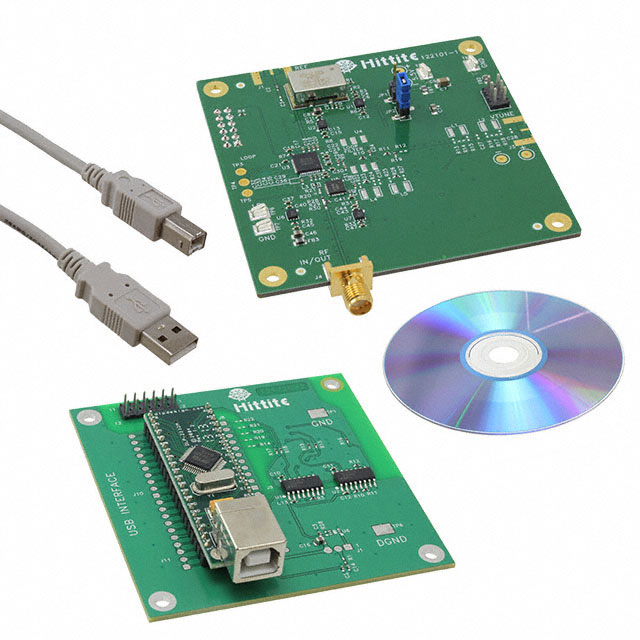

产品描述: HMC702LP6CE Clock Generator and Synthesizer Evaluation Board Automotive
供应商型号: 505-125605-HMC702LP6CE-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 125605-HMC702LP6CE

125605-HMC702LP6CE概述


    产品简介


    HMC702LP6CE 14 GHz 16-BIT FRACTIONAL-N PLL
    HMC702LP6CE 是一款由硅锗BiCMOS工艺制造的分数-N PLL(相位锁定环)频率合成器。它专为需要高精度和低相位噪声的应用而设计,主要功能包括超精细频率步长、快速频率切换和低杂散响应。HMC702LP6CE广泛应用于各种领域,如移动无线电基站、无线局域网(Wi-Fi)、通信测试设备、CATV设备、汽车雷达及相控阵系统等。

    技术参数


    - 基本规格
    - 最大RF输入频率:14 GHz(3.3V),13 GHz(2.7V-3.3V)
    - 最小RF输入频率:100 MHz
    - 参考路径输入频率范围:20 MHz至250 MHz
    - 电源电压:VCCPRS, RVDD, VCCHF: 3.0 V;DVDD, DVDDQ: 3.0 V至3.3 V;DVDDIO: 3.0 V至3.3 V;VCCOA, VPPCP, VPPDRV, VDDPDV, VDDPDR: 4.5 V至5.5 V
    - 温度范围:-40°C至+85°C
    - 性能参数
    - 频率分辨率:24位,分辨率为6 Hz
    - 相位噪声:
    - 整数模式:1 kHz偏移时-98 dBc/Hz,10 kHz偏移时-103 dBc/Hz
    - 分数模式:1 kHz偏移时-92 dBc/Hz,10 kHz偏移时-98 dBc/Hz,100 kHz偏移时-103 dBc/Hz
    - 辅助串行端口:用于外部触发的自动扫频功能
    - 内置温度传感器:温度读取范围为-32°C至+82°C

    产品特点和优势


    HMC702LP6CE 的核心优势包括:
    - 高精度:可实现14 GHz频率下的16位分辨率
    - 低相位噪声:在1 kHz偏移下,整数模式下为-98 dBc/Hz,分数模式下为-92 dBc/Hz
    - 快速频率切换:得益于先进的Δ∑调制器设计,能够显著加快频率切换速度
    - 宽工作温度范围:可在-40°C至+85°C的温度范围内稳定运行
    - 多种应用模式:包括多种辅助时钟生成模式,便于集成到不同类型的设备中

    应用案例和使用建议


    典型应用场景:
    - 移动无线电基站(如GSM、PCS、DCS、CDMA)
    - 无线局域网(Wi-Fi)和无线网络
    - 通信测试设备
    - CATV设备
    - 汽车雷达系统
    - 相控阵系统
    使用建议:
    - 电源管理:确保电源稳定,遵循推荐的电源电压和电流值以保持最佳性能。
    - 温度控制:考虑设备的工作环境温度,特别是在极端温度下工作时。
    - 信号源选择:根据实际应用需求选择合适的参考信号源,优先选择低噪声信号路径。

    兼容性和支持


    - 兼容性:HMC702LP6CE 可与多种标准电子设备和系统兼容。具体兼容性需参照技术手册中的详细说明。
    - 支持:如有任何技术支持需求,可以联系Hittite Microwave Corporation的应用工程师,或通过电话978-250-3343或电子邮件apps@hittite.com获取帮助。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问:如何设置参考信号源?
    - 答:在上电前,可以通过配置寄存器来启用所需的参考信号源(例如,通过设置`rfpbufsinen`和`rfpbufsqen`寄存器)。
    2. 问:如何正确初始化设备?
    - 答:确保所有数字输入在上电前低于0.7V,以便进行正确的复位操作。可以在电源上电后通过寄存器配置进一步初始化。
    3. 问:如何避免频率偏移问题?
    - 答:利用内置的温度传感器和调节内部电压,确保在不同温度条件下设备的频率稳定性。

    总结和推荐


    总结:
    HMC702LP6CE 作为一款高性能的14 GHz 16位分数-N PLL频率合成器,在精确度、相位噪声、频率切换速度等方面表现出色,特别适合于需要高精度和稳定性的应用场合。
    推荐:
    对于需要高精度和稳定性的应用场景,强烈推荐使用HMC702LP6CE。尽管价格可能稍高,但其卓越的性能和广泛的适用性将为用户带来显著的优势和长期的可靠性。

125605-HMC702LP6CE参数

参数
零件状态 停产
包装方式 盒装

125605-HMC702LP6CE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

125605-HMC702LP6CE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 125605-HMC702LP6CE 125605-HMC702LP6CE数据手册

125605-HMC702LP6CE封装设计

查看详情并下载
Symbol
Footprint
3D Model
