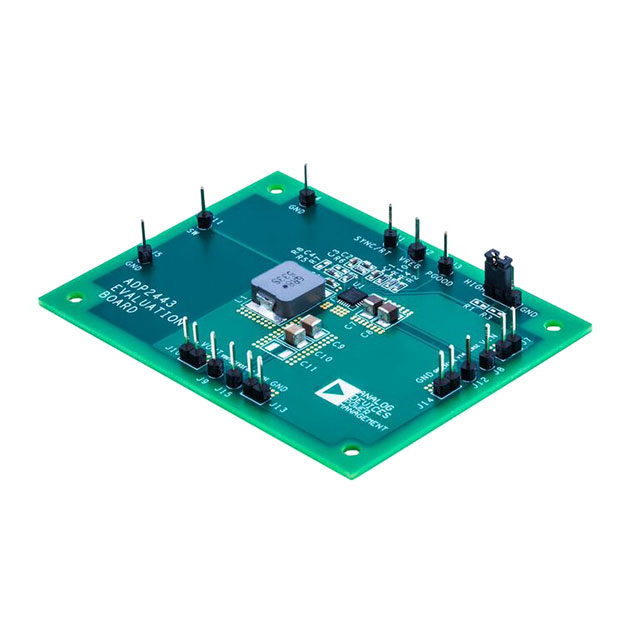

ADP2443-EVALZ

厂牌: ANALOG DEVICES
产品描述: ADP2443 DC to DC Converter and Switching Regulator Chip Evaluation Board
供应商型号: Y-ADP2443-EVALZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 ADP2443-EVALZ

ADP2443-EVALZ概述

    ADP2443-EVALZ 电子元器件技术手册解析

    产品简介


    ADP2443-EVALZ 是一款针对 ADP2443 同步降压稳压器的完整评估板,由 Analog Devices, Inc. 开发。ADP2443 是一种高效的同步降压 DC-DC 转换器,集成了高侧和低侧 MOSFET,能够在紧凑的 4 mm × 4 mm LFCSP 封装中实现高性能的电源转换。ADP2443-EVALZ 评估板特别设计用于全面评估 ADP2443 的性能,包含完整的电路布局,适用于多种工业和消费电子领域的应用。

    技术参数


    以下是 ADP2443-EVALZ 的关键技术参数:
    - 输入电压范围:4.5 V 至 36 V(支持宽电压输入)
    - 输出电压范围:可通过反馈电阻调整,支持多种标准电压值(如 1.0 V、1.2 V、1.5 V 等)
    - 输出电流能力:高达 3 A
    - 开关频率:默认为 600 kHz(可调整至 300 kHz 至 1.8 MHz)
    - 工作温度范围:-40°C 至 +85°C
    - 热管理:采用四层高玻璃化转变温度(TG)PCB,确保优异的热性能
    - 同步支持:支持外部时钟同步,频率范围为 200 kHz 至 1.8 MHz
    - 功耗:典型效率超过 90%

    产品特点和优势


    ADP2443-EVALZ 具备以下显著特点和优势:
    1. 紧凑型设计:内置完整的参考设计,用户无需额外布线即可快速启动评估。
    2. 灵活配置:通过独立的使能控制、反馈电阻调节及同步功能,满足不同应用场景需求。
    3. 高性能:集成高效同步降压拓扑结构,减少损耗,提高效率。
    4. 强健性:支持宽范围的输入电压,适合工业和汽车应用环境。
    5. 易于调试:配备清晰的焊点接口和测试点,方便测量波形和关键参数。

    应用案例和使用建议


    ADP2443-EVALZ 适用于以下场景:
    - 工业自动化设备:提供稳定的 5 V 或 3.3 V 输出,支持多种传感器和执行器模块。
    - 通信设备:支持宽范围输入电压,适配各类电池供电设备。
    - 嵌入式系统:作为核心电源模块,驱动处理器、FPGA 等高性能负载。
    使用建议:
    1. 在高电流输出情况下,注意检查散热措施,必要时增加外接散热片。
    2. 若需调整输出电压,建议根据实际需求选择合适的反馈电阻值。
    3. 使用外部时钟同步时,确保信号质量良好,避免电磁干扰。

    兼容性和支持


    ADP2443-EVALZ 与 ADP2443 芯片完全兼容,其配套工具(如示波器、电子负载)能够广泛应用于其他类似的 DC-DC 转换器评估。此外,Analog Devices 提供详细的技术支持文档和在线客服服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查反馈电阻是否正确安装,重新校准电阻值。 |
    | 输入电流过大 | 减少负载或更换更大额定电流的电感。 |
    | 稳压精度较差 | 确保输入电压稳定,检查 PCB 布局是否存在高频噪声干扰。 |
    | 同步时钟不稳定 | 调整 RT/SYNC 电阻值以匹配外部时钟频率范围。 |

    总结和推荐


    综上所述,ADP2443-EVALZ 是一款高效且功能丰富的评估工具,特别适合需要进行精密电源管理的开发者和工程师。凭借其灵活性、高效率和强大的技术支持,该产品在市场上具有很强的竞争力。强烈推荐给希望快速验证同步降压解决方案的用户。

ADP2443-EVALZ参数

参数
零件状态 在售
包装方式 盒装

ADP2443-EVALZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2443-EVALZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES ADP2443-EVALZ ADP2443-EVALZ数据手册
