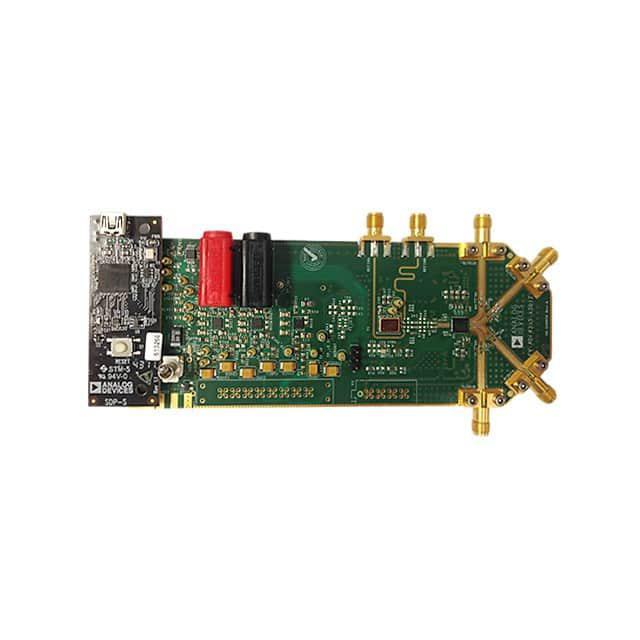

EV-ADF4355-2SD1Z

厂牌: ANALOG DEVICES
产品描述: ADF4355-2 Clock Generator and Synthesizer Evaluation Board
供应商型号: Q-EV-ADF4355-2SD1Z
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV-ADF4355-2SD1Z

EV-ADF4355-2SD1Z概述


    产品简介


    ADF4355-2频率合成器
    ADF4355-2是一款集成VCO(压控振荡器)的分数-N/整数-N锁相环(PLL)频率合成器。其核心应用领域包括无线通信系统、卫星通信、雷达系统以及各种需要高精度频率源的应用场景。

    技术参数


    - 参考时钟频率:122.88 MHz(通过TCXO提供)
    - VCO输出频率范围:最高可达6.8 GHz
    - 电荷泵电流:默认0.9 mA
    - 输出功率:典型值为13 dBm
    - 工作电压:6 V直流电源供电
    - 控制接口:通过USB与PC相连
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    ADF4355-2具备以下特点:
    1. 高度集成:集成VCO、电荷泵、滤波器及温补晶体振荡器(TCXO),极大减少了外部组件需求。
    2. 灵活配置:可通过软件对合成器进行配置,满足不同应用场景的需求。
    3. 优异的噪声性能:低相位噪声设计,适合对噪声敏感的应用场合。
    4. 易于调试:自带测试平台和详细文档,方便快速上手和调试。

    应用案例和使用建议


    应用案例
    无线通信:在无线基站和终端设备中,ADF4355-2可作为本地振荡器(LO)使用,实现高效的频率转换。
    雷达系统:在雷达系统中,该频率合成器能够产生所需的高频信号,提高雷达系统的检测精度。
    使用建议
    - 参考时钟:确保输入参考时钟信号稳定,以获得最佳的频率合成性能。
    - 负载匹配:在连接差分输出端口时,要确保负载阻抗匹配,以避免信号失真。

    兼容性和支持


    - 兼容性:ADF4355-2支持与多种微控制器和其他系统连接,如通过USB与PC连接。
    - 软件支持:提供配套的Windows软件工具,便于控制和调试。

    常见问题与解决方案


    - 问题:无法正常连接到PC。
    - 解决方法:检查USB连接是否正确,确保所用驱动程序为最新版本。
    - 问题:输出信号不稳定。
    - 解决方法:调整环路滤波器的参数,确保信号的稳定输出。

    总结和推荐


    ADF4355-2频率合成器凭借其高度集成化的设计、灵活的配置能力和出色的性能表现,在多种高端应用中展现出强大的竞争力。其简单易用的软件界面和详细的文档支持使其成为研发工程师的理想选择。强烈推荐在需要高性能频率合成器的应用中采用ADF4355-2。

EV-ADF4355-2SD1Z参数

参数
零件状态 在售
包装方式 散装

EV-ADF4355-2SD1Z厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV-ADF4355-2SD1Z数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV-ADF4355-2SD1Z EV-ADF4355-2SD1Z数据手册

EV-ADF4355-2SD1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
