131200-HMC900LP5E

厂牌: ANALOG DEVICES

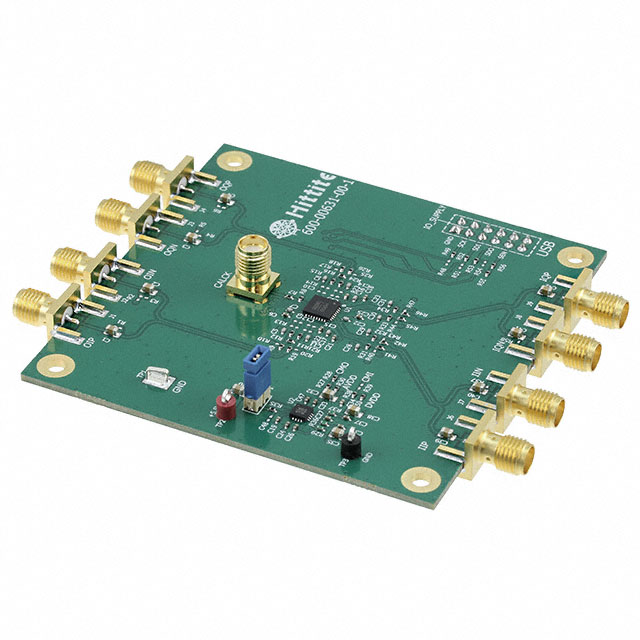

产品描述: HMC900LP5E RF IC Evaluation Board
供应商型号: Y-131200-HMC900LP5E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 131200-HMC900LP5E

131200-HMC900LP5E概述


    产品简介


    基本描述
    HMC900LP5E是一款50 MHz双可编程低通滤波器(LPF)带驱动器,适用于多种调制系统。该产品提供低噪声系数(12 dB)、高线性度(输出IP3为+30 dBm)和可编程带宽(3.5 MHz至50 MHz)。此外,它具有集成ADC驱动放大器,简化系统实现并提供灵活的带宽设置选项。适用于基带滤波、点对点固定无线通信、基站收发器、软件定义无线电、测试测量设备等多种应用场景。
    应用领域
    - 在模数转换器(A/D)之前或数模转换器(D/A)之后进行基带滤波。
    - 与混频器和电压调整模块配对,应用于集成直接转换接收机(DCR)。
    - 软件定义无线电应用。
    - 抗混叠和重建滤波器。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 通带增益 | 最小增益设置 | 0 | 0 | 10 | dB |
    | 通带增益 | 最大增益设置 | 10 | 10 | 10 | dB |
    | 3dB截止频率 | 可编程频率范围 | 3.5 | 50 | MHz |
    | 3dB截止频率变化 | 未校准 | ±20 % |
    | 3dB截止频率变化 | 校准后 | ±2.5 | ±3.5 | % |
    | 3dB截止频率温度变化 | -40°C至+85°C | ±0.03 %/°C |
    | 通带增益误差 | 与理想6阶LPF比较 | ±0.5 dB |
    | 输出噪声(f=1 MHz) | 最小增益,f<10fc | 22 | 22 | nV/rtHz |
    | 噪声系数(100Ω源) | 最小增益 | 25 | 25 | dB |
    | 输出IP3(带内) | 中频信号 | 25 | 30 | dBm |
    | 输出IP3(带外) | 中频信号 | 25 | 30 | dBm |
    | 输出IP2(带内) | 中频信号 | 55 | 60 | dBm |
    | 输出IP2(带外) | 中频信号 | 60 | 65 | dBm |

    产品特点和优势


    - 低噪声系数:12 dB的噪声系数使得HMC900LP5E在音频和射频应用中表现出色。
    - 高线性度:+30 dBm的输出IP3,确保了高线性度,避免信号失真。
    - 可编程带宽:从3.5 MHz到50 MHz,提供广泛的带宽选择,适用于不同的应用需求。
    - 集成ADC驱动放大器:内置ADC驱动放大器简化了设计,减少了外部组件的需求。
    - 外部控制的共模输出电平:提高了灵活性和系统兼容性。

    应用案例和使用建议


    应用案例
    - 基站收发器:在基站收发器中用于基带滤波,提高信号质量。
    - 软件定义无线电:在软件定义无线电中,利用其高精度带宽设置和灵活性实现复杂的信号处理。

    使用建议
    - 在设计应用时,应考虑使用5V的供电电压以确保最佳性能。
    - 根据应用需求选择合适的带宽设置,利用其灵活的增益设置提高信号处理的精确度。
    - 在高噪声环境中,可以适当降低增益设置以减少噪声干扰。

    兼容性和支持


    - 兼容性:该产品具有较高的兼容性,能够与其他主流电子元件和设备良好配合使用。
    - 技术支持:如需技术支持,可联系制造商Hittite Microwave Corporation获取详细的技术文档和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号失真 | 检查供电电压是否稳定,调整增益设置以减少失真。 |
    | 噪声过大 | 确保正确的接地连接,适当降低增益设置减少噪声。 |
    | 过温保护导致性能下降 | 检查散热措施是否到位,必要时增加散热片。 |
    | 带宽设置错误 | 重新检查带宽设置是否符合应用要求。 |

    总结和推荐


    综合评估
    HMC900LP5E凭借其出色的低噪声系数、高线性度、宽广的可编程带宽和灵活的设计,成为一款在多个领域表现出色的高性能低通滤波器。其丰富的功能和易于集成的特点使其在市场上具备较强的竞争力。
    推荐
    鉴于上述分析,HMC900LP5E是一款值得推荐的产品。无论是在基站收发器还是软件定义无线电等领域,都能提供卓越的性能和可靠性,满足各种复杂的应用需求。

131200-HMC900LP5E参数

参数
零件状态 停产
包装方式 盒装
