首页  >  产品百科  >  AD9518-1A/PCBZ

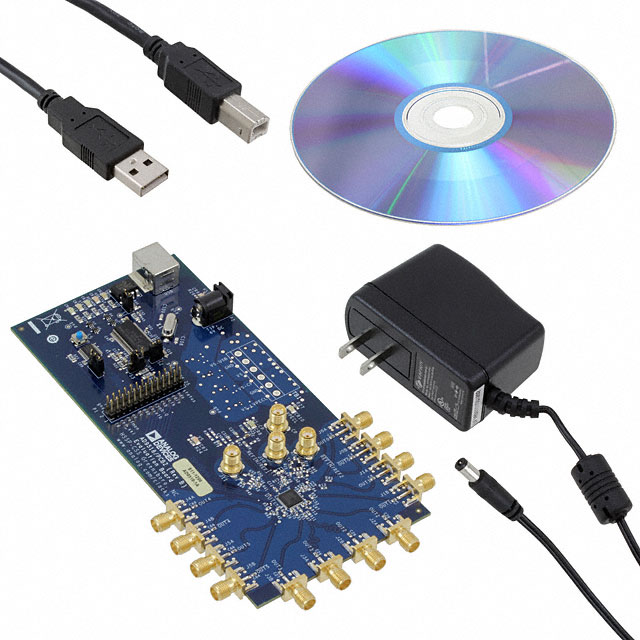

AD9518-1A/PCBZ

厂牌: ANALOG DEVICES
产品描述: AD9518-1A Logic and Timing Evaluation Board
供应商型号: Y-AD9518-1A/PCBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 AD9518-1A/PCBZ

AD9518-1A/PCBZ概述

    AD9516-x, AD9517-x, and AD9518-x Evaluation Board

    1. 产品简介


    AD9516-x、AD9517-x和AD9518-x系列是高性能低噪声锁相环(PLL)时钟合成器,集成VCO(压控振荡器)、分频器等组件,具有多达14个输出通道。这些设备专为各种应用设计,包括但不限于模拟数字转换器、数字模拟转换器、网络通信卡、测试测量设备及无线基站等。其中,AD9516系列具有自动保持和灵活参考输入电路,允许实现平滑的参考时钟切换;AD9516-5版本则缺乏内置VCO,因此某些涉及内部VCO的操作可以忽略。

    2. 技术参数


    - 输入频率范围:可达2.9GHz。
    - 电源要求:采用6V壁式适配器供电,板载低压降稳压器(LDO)确保稳定的电压输出。
    - 信号接口:8个差分LVPECL同轴连接器,2个直流耦合差分LVDS接头,以及4个可重新配置为CMOS接口的接头。
    - 时钟输出:包含两个参考输入口、电荷泵输出口及时钟分配输入口,均通过SMA连接器实现。
    - 通讯接口:支持USB连接至PC,提供图形化界面的Windows评价软件。
    - 环境条件:具体工作环境参数需参考数据手册中的详细说明。

    3. 产品特点和优势


    - 简易性:提供简单的电源连接方式,便于快速上手。
    - 多功能性:集成多种信号处理能力,适用于不同的应用需求。
    - 灵活性:提供自动保持和参考输入电路切换功能,增强了设备的适应性。
    - 兼容性:配备多种信号接口,提高了与其他设备的兼容性。
    - 易于诊断:内置状态LED灯,便于故障排查和诊断。

    4. 应用案例和使用建议


    AD9516-x、AD9517-x和AD9518-x广泛应用于模拟数字转换器、数字模拟转换器的时钟同步,网络通信设备以及测试测量仪器中。例如,在高速ADC应用中,这些设备能有效减少时钟抖动并提高信号质量。建议在进行高精度时钟同步操作时,仔细校准参考输入频率和反馈分频比以获得最佳效果。

    5. 兼容性和支持


    - 兼容性:设备支持多种信号接口,包括LVPECL、LVDS和CMOS,这使得它们能够轻松地与其他系统和组件兼容。
    - 技术支持:制造商提供了详尽的数据手册和评估软件,为用户提供全面的技术支持和在线资源。

    6. 常见问题与解决方案


    - 问题1:如果USB连接未成功,检查跳线设置是否正确安装,以及USB端口是否正常工作。
    - 问题2:若参考输入缓冲器未启用,通过进入“参考输入控制窗口”并启用对应输入缓冲器来解决问题。

    7. 总结和推荐


    综上所述,AD9516-x、AD9517-x和AD9518-x系列凭借其强大的功能、广泛的适用性和便捷的操作,在同类产品中具有明显的优势。对于需要高精度时钟同步的应用场合,强烈推荐使用这些设备。然而,鉴于部分型号缺乏内部VCO,用户在选择时应根据具体需求考虑是否选用。

AD9518-1A/PCBZ参数

参数
零件状态 在售
包装方式 盒装

AD9518-1A/PCBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9518-1A/PCBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES AD9518-1A/PCBZ AD9518-1A/PCBZ数据手册

AD9518-1A/PCBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
