DC1829A

厂牌: ANALOG DEVICES

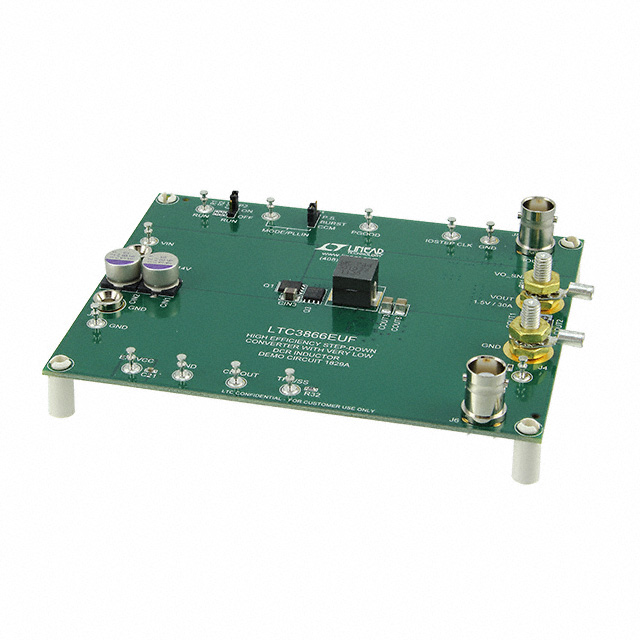

产品描述: LTC3866EUF Demonstration Circuit
供应商型号: 505-DC1829A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1829A

DC1829A概述

    高效降压转换器——LTC3866EUF

    1. 产品简介


    LTC3866EUF是一款高效能同步降压转换器,配备非常低的直流电阻(DCR)电感器。这款转换器适用于多种应用场景,包括电信和数据通信系统、工业仪器、医疗设备及DC电源分配系统和计算机系统。它具备输入电压范围为4.5V至14V的能力,并能在输出电压达到1.5V时提供高达30A的最大负载电流。LTC3866EUF采用紧凑型设计,适合在空间受限的应用中使用。

    2. 技术参数


    - 输入电压范围:4.5V 至 14V
    - 输出电压范围:1.5V ±2%
    - 最大输出电流:30A
    - 典型效率:90.3%(输入电压为12V,输出电压为1.5V,输出电流为30A)
    - 开关频率:约400kHz,可调整范围为250kHz至770kHz
    - 温度补偿功能:确保准确的电流限制,在宽广的温度范围内保持性能稳定
    - 封装形式:24针4mm×4mm QFN和24引脚FE封装

    3. 产品特点和优势


    - 高效率:最高可达90.3%,满足高性能需求
    - 高功率密度:适合空间有限的应用
    - 非常低的DCR感应能力:能够实现精准的电流检测,减少能耗
    - 宽输入电压范围:从4.5V到14V,适用性强
    - 多种操作模式:支持Burst Mode、脉冲跳过模式及强制连续模式

    4. 应用案例和使用建议


    应用案例:LTC3866EUF非常适合于需要高效率和高功率密度的场合,如电信基站、服务器电源系统等。在这些应用中,能够提供稳定可靠的输出电压,同时具备良好的温度稳定性和长期可靠性。
    使用建议:
    - 热管理:在大负载电流情况下(如30A),应注意散热问题,确保良好的热设计。
    - 负载调节:在不同负载电流条件下进行测试,以确保输出电压的稳定性。
    - 频率调整:根据具体应用需求,可通过修改电感值来调整开关频率。

    5. 兼容性和支持


    - 兼容性:LTC3866EUF的设计符合标准工业规范,可与其他常用组件无缝配合使用。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,用户可通过其官网获取设计文件、软件工具及常见问题解答。

    6. 常见问题与解决方案


    - 问题1:如何启动或关闭转换器?
    - 解决方法:通过设置RUN引脚电压低于1.2V(JP2: OFF)来关闭转换器;通过设置跳线选择不同的操作模式(JP1: CCM, Burst Mode或脉冲跳过模式)。

    - 问题2:如何测量输出电压纹波?
    - 解决方法:请参照示意图2中的正确示波器探头技术。需要使用短而刚性的引线焊接在输出电容器的正负端子上,并将探头的接地环触碰负极,探头尖端触碰正极。

    7. 总结和推荐


    总结:LTC3866EUF是一款高度集成的高效同步降压转换器,具有广泛的输入电压范围和出色的功率密度。其独特的低DCR电流感应能力和宽温度范围下的精确电流限制使其成为众多工业和商业应用的理想选择。
    推荐:强烈推荐LTC3866EUF用于对电源转换效率有高要求的应用中,特别是在空间有限且需要高功率密度的应用环境中。
