EV1HMC994APM5

厂牌: ANALOG DEVICES

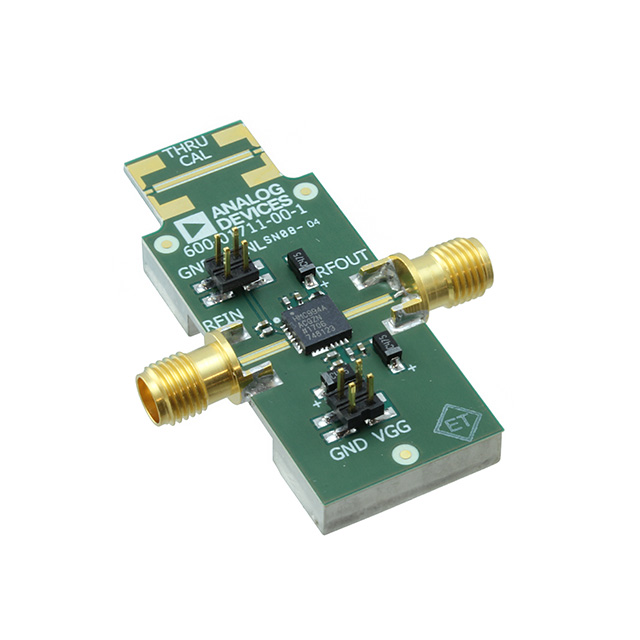

产品描述: HMC994APM5E RF Amplifier Evaluation Board
供应商型号: 4030676
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC994APM5

EV1HMC994APM5概述

    HMC994APM5E GaAs pHEMT MMIC Power Amplifier

    产品简介


    HMC994APM5E是一款由Analog Devices公司生产的宽带功率放大器,采用砷化镓(GaAs)pHEMT技术制成。该放大器的工作频率范围为直流至28 GHz,适用于各种高线性度需求的应用场景,如军事和航天设备以及测试仪器等。它具有高增益、高饱和输出功率和出色的线性度等特点。

    技术参数


    - 工作频率范围: DC - 28 GHz
    - 饱和输出功率 (Psat): +29 dBm
    - 输出压缩功率 (P1dB): +28 dBm
    - 增益: 15 dB
    - 输入/输出驻波比 (SWR): 输入12 dB,输出25 dB
    - 电源电压 (Vdd): 10 V
    - 电流消耗 (Idd): 250 mA
    - 噪声系数: 3.5 dB
    - 第三阶交调截点 (OIP3): +38 dBm

    产品特点和优势


    HMC994APM5E的最大亮点在于其广泛的频率范围(DC至28 GHz)和高线性度(OIP3为+38 dBm),非常适合用于高要求的军事和航天应用。此外,它还具有良好的温度稳定性,这使得其在不同环境下都能保持稳定的性能。通过内部匹配至50欧姆,HMC994APM5E简化了设计和集成过程,特别适合于紧凑型系统的设计。

    应用案例和使用建议


    HMC994APM5E在多种应用中表现出色,例如雷达系统、通信卫星、微波无线通信设备及测试设备。具体到测试仪器方面,它可以用于信号发生器和频谱分析仪,以提供稳定且可靠的信号放大。对于空间应用,其优异的温度稳定性和高线性度使其成为不可或缺的选择。在实际应用中,建议用户严格按照数据手册的指导进行电路设计和布局,确保充分实现其性能。

    兼容性和支持


    HMC994APM5E使用5x5 mm的表面贴装封装(SMT),便于集成。制造商提供了详细的评估板信息和电路板材料选择指南,帮助用户快速开始开发工作。另外,厂商也提供了详尽的技术支持服务,包括应用笔记和常见问题解答。

    常见问题与解决方案


    - Q1: 为何放大器在低温下表现不佳?
    - A1: 低温条件下,晶体管的特性会发生变化,可能需要调整Vgg1电压来获得最佳性能。

    - Q2: 如何降低噪声?
    - A2: 在放大器输入端增加旁路电容器,可以有效降低噪声。

    总结和推荐


    总体而言,HMC994APM5E是一款具备高性能、高可靠性的宽带功率放大器,适用于多种高要求应用。凭借其卓越的线性度、宽频率范围以及易于集成的特点,该产品在市场上具有很强的竞争力。因此,我们强烈推荐HMC994APM5E给那些需要高性能功率放大器的用户。

    本文对HMC994APM5E的技术参数、特点和应用场景进行了详细说明,希望能为用户提供有价值的参考。如有更多疑问,请联系Analog Devices获取更深入的支持和技术咨询。

EV1HMC994APM5参数

参数
零件状态 在售
包装方式 散装

EV1HMC994APM5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC994APM5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC994APM5 EV1HMC994APM5数据手册

EV1HMC994APM5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5216.7779
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5216.77
