DC1382A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: DC1382A-ND
供应商: Digi-Key
标准整包数: 1

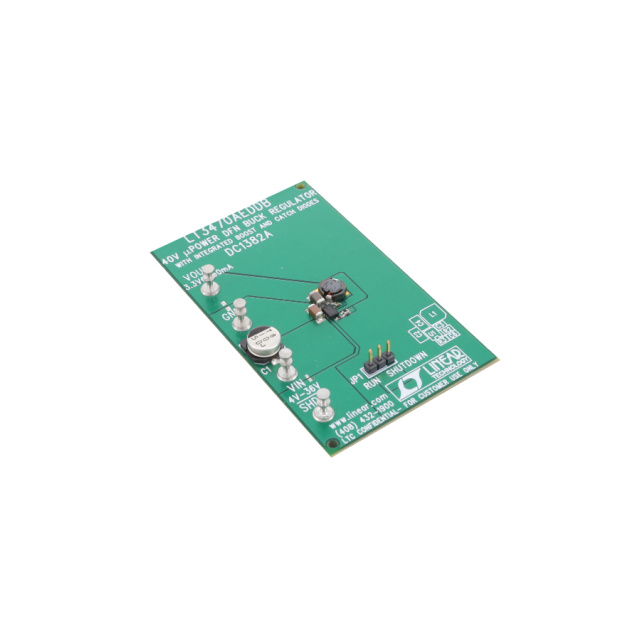

ANALOG DEVICES 评估、开发板开发工具 DC1382A

DC1382A概述

    LT3470A 40V MicroPower DFN Buck Regulator 技术手册概览

    1. 产品简介


    LT3470A 是一款高性能的微功率开关稳压器,由Linear Technology Corporation生产。它采用了紧凑的DFN封装,并集成了内部升压二极管和钳位二极管。这款稳压器能够提供高达250mA的输出电流,具有宽泛的输入电压范围(4V至36V),非常适合于需要高效率和小体积的应用场合。其主要功能包括高效率转换、超低功耗关断模式以及快速瞬态响应。

    2. 技术参数


    - 输入电压范围:4V 至 36V
    - 输出电压:3.3V(默认配置)
    - 最大输出电流:250mA
    - 效率:最高可达78%(12V输入时)
    - 关断电流:小于1µA
    - 封装:小尺寸低轮廓DFN封装
    - 工作频率:通过外部组件可调
    - 热性能:需进行热计算和布局设计以确保可靠运行

    3. 产品特点和优势


    - 高效能:内部高效率开关和78%的最大转换效率使其在同类产品中表现优异。
    - 集成化设计:内部集成的升压二极管和钳位二极管显著简化了电路板布局。
    - 超低功耗:在关断模式下,供电电流可降至1µA以下,适合便携式和电池供电设备。
    - 紧凑型设计:小尺寸DFN封装使得LT3470A适用于空间受限的设计。

    4. 应用案例和使用建议


    - 应用示例:电源管理模块、便携式设备、工业控制和通信系统。
    - 使用建议:在连接输入电压前,确保输入电压不超过36V。热插拔可能导致输入电容电压异常,建议在输入端放置一个高ESR铝电解电容以保护IC。
    - 优化方案:确保输入端采用低ESR陶瓷电容,合理调整外部组件以优化转换效率。

    5. 兼容性和支持


    - 兼容性:本产品具有广泛的输入电压范围,可兼容多种不同的电源输入。
    - 支持:可通过LTC工厂获取设计文件和进一步的技术支持。

    6. 常见问题与解决方案


    - 问题1:输出电压偏低。
    - 解决方法:检查负载设置是否过高,暂时断开负载后重新测量输出电压。
    - 问题2:热插拔引起电压波动。
    - 解决方法:在输入端放置高ESR铝电解电容,避免输入电压波动损坏稳压器。

    7. 总结和推荐


    综上所述,LT3470A是一款高性能的微功率开关稳压器,具备高效率、小体积和良好的瞬态响应能力。其集成化设计简化了电路板布局,是现代电源管理系统中不可或缺的一部分。对于需要高效且体积小巧的电源解决方案的应用场合,强烈推荐使用LT3470A。
    希望上述信息对您有所帮助。如果您有任何疑问或需要进一步的技术支持,请联系LTC工厂。

DC1382A参数

参数
零件状态 在售
包装方式 盒装

DC1382A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1382A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1382A DC1382A数据手册

DC1382A封装设计

查看详情并下载
Symbol
Footprint
3D Model
