EVAL-AD5761RSDZ

厂牌: ANALOG DEVICES

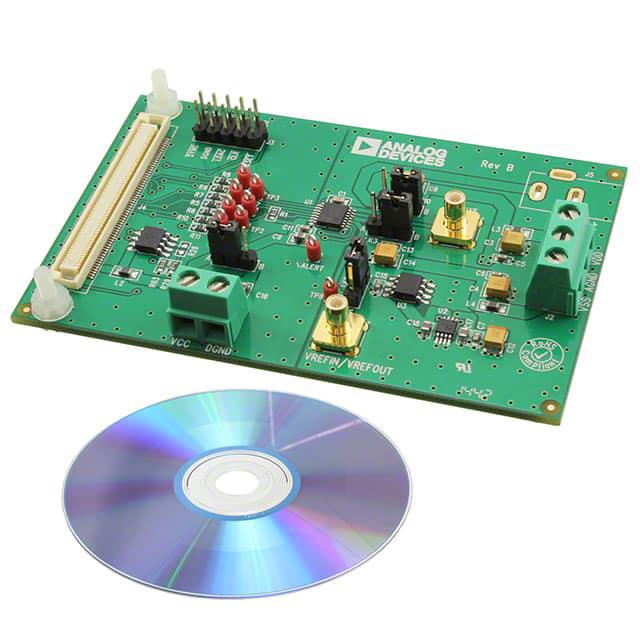

产品描述: AD5761R DAC Evaluation Board
供应商型号: 505-EVAL-AD5761RSDZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-AD5761RSDZ

EVAL-AD5761RSDZ概述

    EVAL-AD5761RSDZ User Guide: Comprehensive Review

    1. 产品简介


    产品类型:
    EVAL-AD5761RSDZ是一款专为AD5761R数字模拟转换器(DAC)设计的评估板。AD5761R是一款16位电压输出型DAC,具备串行输入接口,能够在单/双电源供电模式下工作。
    主要功能:
    - 通过板载连接器实现外部连接,便于测试和评估所有功能。
    - 支持两种控制方式:通过板载PMOD连接器(J5)或系统演示平台(SDP)连接器(J1)。
    - 集成了一个由ADP5070开关调节器和线性调节器(ADP7142、ADP7182)组成的电源解决方案,可以生成高达±13V至±23.2V的双极性供电。
    应用领域:
    适用于需要高精度电压输出的各种工业控制系统,如过程控制、医疗设备、仪器仪表等领域。

    2. 技术参数


    电气特性:
    - 输入电压范围:单电源 +4.75 V 到 +30 V,或双电源 -16.5 V 到 0 V 和 +4.75 V 到 +16.5 V。
    - 输出范围:可选8种不同输出范围。
    - 采样率:最高可达2.4 MHz。
    - 分辨率:16位。
    性能参数:
    - 精度:±0.1% FS(满量程)。
    - 温漂:±5 ppm/°C。
    - 功耗:低功耗设计,满足多种应用场景需求。
    工作环境:
    - 工作温度范围:-40°C 至 +125°C。
    - 存储温度范围:-65°C 至 +150°C。

    3. 产品特点和优势


    - 集成的电源解决方案:通过ADP5070开关调节器和线性调节器提供稳定的电源,简化了外围电路的设计。
    - 灵活的控制方式:可通过板载PMOD连接器或SDP连接器进行控制,方便灵活。
    - 高精度和稳定性:16位分辨率和±0.1% FS的精度确保了高性能表现。
    - 宽泛的应用范围:支持单/双电源供电模式,适合多种应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:利用AD5761R的高精度输出特性,实现对生产流程的精准控制。
    - 医疗设备:精确的电压输出有助于提高医疗设备的工作精度。
    使用建议:
    - 在使用过程中,应注意合理设置电压调节器和电源选项,确保稳定运行。
    - 可以结合软件工具(如AD5761R评价软件)进行实时监测和调试,提高效率。

    5. 兼容性和支持


    - 兼容性:EVAL-AD5761RSDZ支持多种供电模式(单/双电源),且可与各种标准电源适配。
    - 支持和服务:ADI公司提供详细的文档资料和技术支持,包括AD5761R数据手册和评估软件安装指南。

    6. 常见问题与解决方案


    - Q1: 如何正确配置评估板的电源选项?
    - A1: 确保按照技术手册中的表格(如Table 1)正确设置跳线。例如,移除LK2链接以启用USB供电模式。

    - Q2: 当评估板无法正常工作时,应该如何排查?
    - A2: 检查电源连接是否正确,确认所有必要的跳线均已按要求设置。如果仍然存在问题,参考技术支持文档或联系ADI公司的技术支持团队。

    7. 总结和推荐


    总结:
    EVAL-AD5761RSDZ评估板是评估AD5761R DAC性能的理想选择。它提供了丰富的功能和强大的性能,适用于工业控制、医疗设备等多种应用场景。
    推荐:
    鉴于其出色的精度、稳定性和灵活性,强烈推荐使用EVAL-AD5761RSDZ进行AD5761R DAC的开发和测试。对于寻求高精度、高可靠性的开发者而言,这是一个非常值得考虑的选择。
