EVAL-ADUM226N0EBZ

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-EVAL-ADUM226N0EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADUM226N0EBZ

EVAL-ADUM226N0EBZ概述

    EVAL-1CH2CHSOICEBZ User Guide

    产品简介

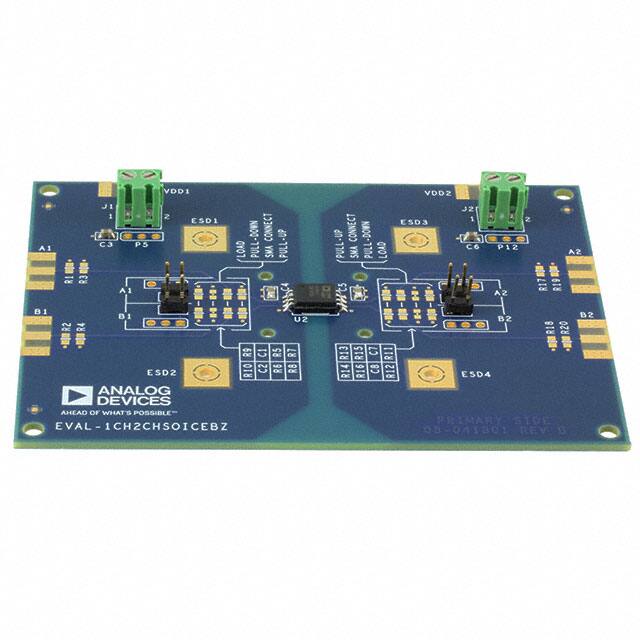

    EVAL-1CH2CHSOICEBZ是一款专为iCoupler标准数据隔离器设计的评估板。iCoupler是一种数字隔离器,主要用于在高电压环境中实现信号传输。该评估板适用于单通道和双通道iCoupler数字隔离器,如ADuM110N、ADuM120N/ADuM121N、ADuM210N、ADuM225N/ADuM226N等型号。这些隔离器广泛应用于工业控制、通信设备、汽车电子等领域,确保信号在不同电位之间安全传输。

    技术参数


    - 连接选项:提供SMA边缘安装连接器、通孔信号接地对和端子块等多种连接方式。
    - 电源输入:每个iCoupler数据隔离器通道需要独立的外部电源。通过J1和J2螺纹终端可连接电源,支持VDD1/VDD2供电。
    - 数据输入/输出(I/O)结构:数据通道具有多种配置选项,支持电阻终端和信号负载连接。
    - 旁路电容:提供表面贴装大容量电容器位置,用于补偿长电缆对电源的影响。
    - 高压能力:设计符合2500V基本绝缘要求,但不推荐进行超过2500V的高压测试。

    产品特点和优势


    1. 多通道支持:支持单通道和双通道iCoupler数字隔离器,覆盖多种型号。
    2. 灵活连接:支持多种连接方式,包括SMA边缘安装连接器、通孔信号接地对和端子块,适应临时和永久连接需求。
    3. 电源独立性:每个通道可以独立供电,便于测试和实验。
    4. 配置简单:易于配置和使用,支持快速搭建信号路径。
    5. 高性能布局:采用4层板设计,每侧隔离屏障均有完整的电源和地平面,减少电磁干扰和噪声。

    应用案例和使用建议


    - 工业控制:用于工业控制系统中的信号隔离,确保设备间的信号传输稳定可靠。
    - 通信设备:应用于通信系统中的数据传输,提供高可靠性和安全性。
    - 汽车电子:可用于汽车电子设备中的信号隔离,确保系统间的安全通讯。
    使用建议:
    - 在进行高速操作时,建议参考AN-1109应用笔记以获取更佳的板布局技巧。
    - 确保外部安全措施到位,避免超过60V的差分电压直接施加在隔离器上。

    兼容性和支持


    EVAL-1CH2CHSOICEBZ支持单通道和双通道iCoupler数字隔离器,例如ADuM110N、ADuM120N/ADuM121N、ADuM210N、ADuM225N/ADuM226N等。对于其他兼容的iCoupler数字隔离器,用户需要单独订购并安装。制造商提供技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何确保信号传输的稳定性?
    - 解决方案:使用旁路电容补偿长电缆的影响,确保电源稳定,同时正确配置信号路径。
    2. 问题:如何处理高速操作中的电磁干扰?
    - 解决方案:参考AN-1109应用笔记,使用适当的板布局技巧来减少电磁干扰。
    3. 问题:如何防止静电放电(ESD)损坏?
    - 解决方案:采取适当的ESD防护措施,避免带电设备直接接触电路板。

    总结和推荐


    EVAL-1CH2CHSOICEBZ是一款功能强大且灵活的iCoupler标准数据隔离器评估板,适用于各种应用场景。它具备多通道支持、多种连接方式、电源独立性等特点,非常适合研发工程师进行快速原型设计和性能验证。强烈推荐使用该评估板进行iCoupler数字隔离器的研发和测试。

EVAL-ADUM226N0EBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADUM226N0EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADUM226N0EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADUM226N0EBZ EVAL-ADUM226N0EBZ数据手册

EVAL-ADUM226N0EBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
