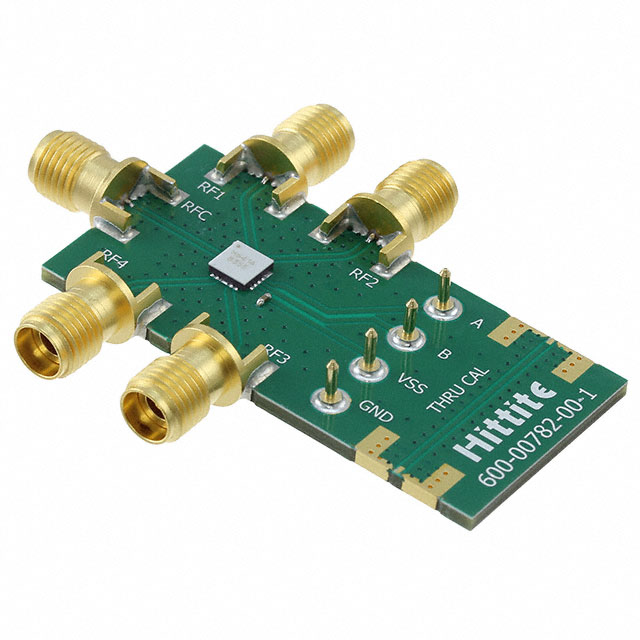

EV1HMC641ALC4

厂牌: ANALOG DEVICES
产品描述: HMC641ALC4 RF Switch Evaluation Board
供应商型号: 4033129
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC641ALC4

EV1HMC641ALC4概述


    产品简介


    HMC641ALC4是一款宽带非反射型单极四掷(SP4T)开关,采用高电子迁移率晶体管(pHEMT)技术制造。这款产品专为高频应用设计,工作频率范围从直流到20 GHz。它集成了一个二进制解码电路,能够通过两个控制线实现对四个射频通道的切换。此外,它具有高隔离度、低插入损耗的特点,适合用于电信基础设施、微波无线电及VSAT、军事与航天混合系统、测试仪器以及卫星通信和传感器等领域。

    技术参数


    - 工作频率:直流至20 GHz
    - 插入损耗:
    - 直流至12 GHz:1.8 dB
    - 12 GHz至20 GHz:2.3 dB
    - 隔离度:
    - 直流至12 GHz:30 dB
    - 12 GHz至20 GHz:40 dB
    - 回波损耗:
    - 开通状态:直流至12 GHz:18 dB;12 GHz至20 GHz:17 dB
    - 关闭状态:直流至20 GHz:19 dB
    - 输入压缩点:
    - 0.05至0.25 GHz:20 dBm
    - 0.25至20 GHz:25 dBm
    - 切换时间:
    - 上升/下降时间:30 ns
    - 导通/关断时间:100 ns
    - 控制电压:0 / -5V逻辑
    - 工作温度范围:-40°C 至 +85°C
    - 最大输入功率:26.5 dBm

    产品特点和优势


    HMC641ALC4的独特之处在于其高集成度和紧凑封装,能够在宽频段内提供高隔离度和低插入损耗。内置的二进制解码器减少了所需的控制线数量,使其易于集成到现有系统中。此外,其快速的切换速度和低功耗使其成为高性能应用的理想选择。这些特点使其在众多应用中表现出色,尤其是在需要高可靠性和稳定性的场合。

    应用案例和使用建议


    HMC641ALC4被广泛应用于电信基础设施、微波无线电及VSAT、军事与航天混合系统、测试仪器以及卫星通信和传感器等领域。对于实际使用,推荐采取以下措施以确保最佳性能:
    - 使用RF电路设计技术,确保信号线阻抗匹配在50欧姆。
    - 将封装接地引脚和暴露的接地焊盘直接连接到接地层,并使用足够的过孔来连接顶层和底层的接地平面。
    - 在评估板上安装适当的散热器以帮助散热。
    - 确保电源供应稳定,特别是控制电压为0/-5V时,需注意保持±10%的容差。

    兼容性和支持


    HMC641ALC4适用于多种电子系统和设备,且支持标准的表面贴装技术(SMT)。厂商提供了详尽的技术支持,包括电话和技术支持邮箱,以便用户能够获得及时的帮助。用户还可以通过官方网站在线订购产品和获取更多资料。

    常见问题与解决方案


    1. 问题:插损过高
    - 解决方案:检查阻抗匹配,确保所有阻抗都是50欧姆,同时确认控制电压正确。
    2. 问题:隔离度不足
    - 解决方案:检查输入功率是否超过额定值,必要时添加外部衰减器。
    3. 问题:切换时间不稳定
    - 解决方案:确认电源电压和电流稳定,确保没有电源噪声干扰。

    总结和推荐


    总体而言,HMC641ALC4是一款性能优异的宽带SP4T开关,具备高隔离度、低插入损耗和高速切换等显著特点。其广泛应用领域和易集成性使得它在市场上具有很强的竞争力。因此,我强烈推荐这款产品给那些需要高性能、可靠且易于集成的电子系统的工程师和设计师。

EV1HMC641ALC4参数

参数
零件状态 在售
包装方式 盒装

EV1HMC641ALC4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC641ALC4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC641ALC4 EV1HMC641ALC4数据手册
