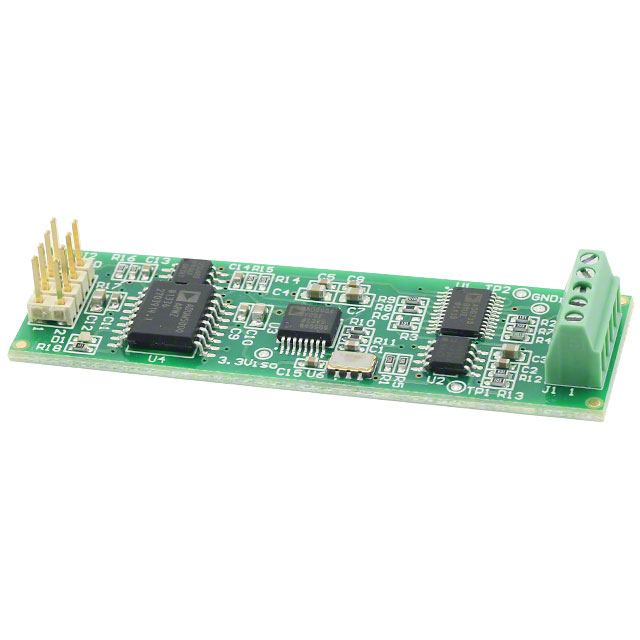

EVAL-CN0349-PMDZ

厂牌: ANALOG DEVICES
产品描述: AD5934/AD8606/ADG715/ADuM1250/ADuM5000 Analog Switch Multiplexer/Data Conversion/DC to DC Converter and Switching Regulator Chip/Digital Isolator/Op Amp Evaluation Board
供应商型号: 4023089
供应商: element14
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-CN0349-PMDZ

EVAL-CN0349-PMDZ概述

    全隔离式电导率测量数据采集系统

    产品简介


    本数据采集系统采用了来自ADI公司的AD5934阻抗转换器、AD8606精密低噪声运算放大器、ADG715八路单刀单掷开关、ADuM1250双通道I²C数字隔离器以及ADuM5000隔离DC-DC转换器,实现了对电导率细胞输出的全面而鲁棒的数据处理,包括温度校正。该电路非常适合测量液体的离子含量、水质分析以及化学分析,特别适用于工业环境中的苛刻条件。

    技术参数


    - AD5934阻抗转换器:12位、250 kSPS精度
    - AD8606运算放大器:低偏置电压(最大65 μV)、低偏置电流(最大1 pA)、低噪声(最大12 nV/√Hz)
    - ADG715八路单刀单掷开关:低功耗、2.7V至5.5V操作电压范围、典型2.5 Ω导通电阻
    - ADuM1250双通道I²C隔离器:非锁定双向通信通道,兼容I²C接口标准
    - ADuM5000隔离DC-DC转换器:3.3 V或5 V输出电压,基于ADI isoPower®技术

    产品特点和优势


    - 高精度和低成本:仅使用五个主动设备即可实现1% FSR以下的总误差
    - 小型封装:所有组件的小型封装使其适合印刷电路板空间有限的应用
    - 完全隔离:数字输出完全隔离,消除接地环干扰
    - 适应性强:适合多种应用场景,特别是在恶劣工业环境中表现出色

    应用案例和使用建议


    - 水质分析:用于测量水体的离子含量,确保水质符合安全标准
    - 化学分析:在实验室环境中对化学品进行精确测量
    - 温度补偿:内置PT100 RTD传感器,确保温度变化不会影响测量结果
    - 建议使用:在安装前仔细校准参考信号以提高测量精度;保持电路与被测溶液之间的清洁,以减少外部干扰

    兼容性和支持


    - 兼容性:该系统可以通过8引脚IMOD连接器连接到客户微处理器或现场可编程门阵列(FPGA)
    - 支持:提供原理图、布局文件和物料清单等设计整合文件,并且可以从官方技术支持获取帮助

    常见问题与解决方案


    - Q: 测量时出现不稳定的情况怎么办?
    - A: 检查所有连接是否正确,尤其是参考信号和地线连接。确保电路中的所有组件已正确校准。
    - Q: 温度补偿效果不佳如何调整?
    - A: 确保PT100 RTD传感器安装正确并处于适当位置。通过软件重新配置温度补偿设置以匹配当前环境条件。

    总结和推荐


    该数据采集系统的综合评估显示,它具有高精度、低成本以及良好的适应性和稳定性。考虑到其独特的优势,特别是对于需要高精度电导率测量的应用,我们强烈推荐使用此产品。如果您正在寻找一个可靠且高效的解决方案来测量电导率,该系统将是一个理想的选择。

EVAL-CN0349-PMDZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-CN0349-PMDZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-CN0349-PMDZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-CN0349-PMDZ EVAL-CN0349-PMDZ数据手册

EVAL-CN0349-PMDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
