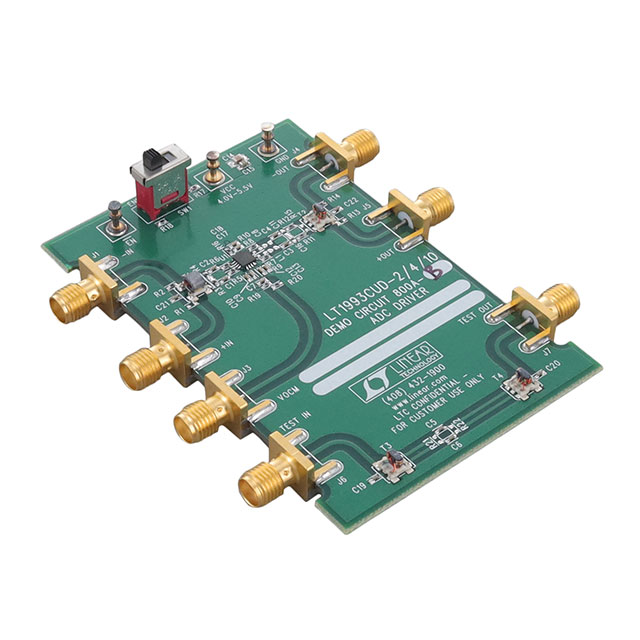

DC800A-B

厂牌: ANALOG DEVICES
产品描述: LT1993CUD-4 Special Purpose Amplifier Demonstration Circuit
供应商型号: Y-DC800A-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC800A-B

DC800A-B概述


    产品简介


    产品类型:低失真、低噪声差分放大器/ADC驱动器
    主要功能:该产品是高速差分放大器,具有卓越的失真和噪声性能,适用于通信收发器应用和其他高速混合信号应用。支持单端输入或差分输入,并能够独立调整输出共模电压,从而实现电平转换而无需额外组件。
    应用领域:通信系统、数据采集系统、测试和测量设备等。

    技术参数


    - 电源电压范围:4V 至 5.5V(推荐使用+5V)
    - 输入阻抗:50Ω(单端)
    - 输出阻抗:50Ω(差分)
    - 输出共模电压范围:0.44 VCC 至 VCC
    - 启用和关闭:通过外部电压源控制(EN引脚)
    - 校准网络:用于校正电路板和变压器效应
    - 信号源要求:建议使用低失真、低噪声信号源,并外接高阶滤波器以获得最佳性能

    产品特点和优势


    - 高性能:卓越的失真和噪声性能,适用于严苛的通信和数据采集应用。
    - 灵活性:可配置为单端输入或差分输入,支持独立调整输出共模电压。
    - 易用性:内置多种无源组件,提供不同的配置选项以适应不同应用场景。
    - 校准功能:内置校准电路,可用于校正电路板及变压器效应,确保输出准确性。

    应用案例和使用建议


    应用场景:
    - 通信收发器:处理复杂的数据传输任务,如4G/5G基站的数据处理。
    - 数据采集系统:进行高速数据采集,保证采集精度和稳定性。
    - 测试和测量设备:精确测量和分析电信号。
    使用建议:
    - 校准步骤:在使用前应先校准以消除电路板和变压器的影响,使用J6和J7进行校准。
    - 信号源选择:选择低失真、低噪声信号源并外接高阶滤波器以获得最佳性能。
    - 电路设计:考虑增加输出滤波器以提高系统的整体性能。

    兼容性和支持


    - 兼容性:支持广泛的输入输出配置,可与其他标准接口设备兼容。
    - 技术支持:提供详细的设计文件和用户手册,如有需要可联系厂商获取进一步的技术支持。

    常见问题与解决方案


    1. 如何校准电路板?
    解决方法:使用J6和J7连接网络分析仪,按照手册中的步骤进行校准。

    2. 如何正确设置电源电压?
    解决方法:确保电源电压在4V至5.5V之间,推荐使用+5V电源。

    3. 如何独立调整输出共模电压?
    解决方法:通过连接J3到一个低阻抗的直流电压源来调整输出共模电压。

    总结和推荐


    综上所述,这款LT1993-X差分放大器以其卓越的性能和广泛的应用领域,在通信和数据采集等领域表现突出。它的高灵活性、易于校准和广泛的支持使其在市场上具备极强的竞争力。对于追求高性能和可靠性的用户而言,强烈推荐使用此产品。
