DC1350A-A

厂牌: ANALOG DEVICES
产品描述: ADC Demonstration circuit
供应商型号: Y-DC1350A-A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1350A-A

DC1350A-A概述

    高温高速模数转换器(ADC)技术手册

    1. 产品简介

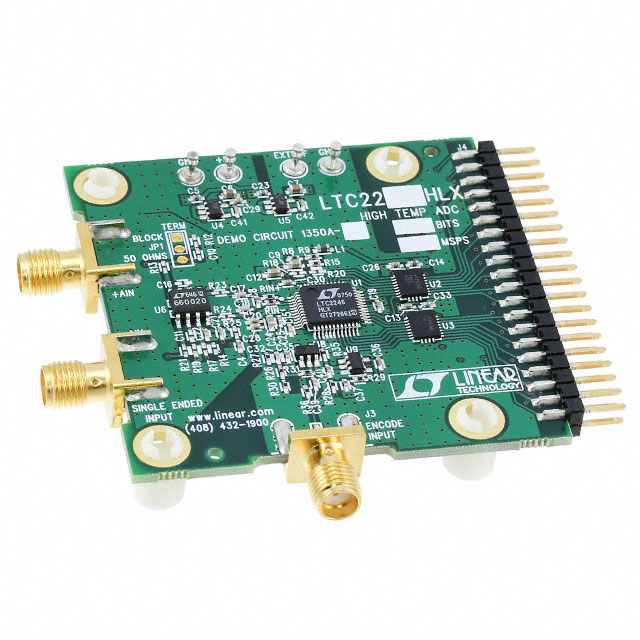

    本演示电路1350支持一系列的12位和14位25Msps ADC。此装配板采用的是LTC2246H或LTC2226H高速、高动态范围工业级ADC之一。LTC2246H和LTC2226H分别是14位和12位的ADC,适用于高频信号处理,特别适合在工业领域中进行信号采集和处理。

    2. 技术参数


    - 分辨率:12位或14位
    - 最大采样率:25Msps
    - 输入频率范围:1MHz < AIN < 70MHz
    - 供电电压:4.3V到5.7V之间
    - 逻辑电平:
    - 最小逻辑高电平:2.0V
    - 最大逻辑低电平:0.8V
    - 输出电压:
    - 最小逻辑高电平(@-12mA):2.2V
    - 最大逻辑低电平(@12mA):0.81V
    - 时钟源:低抖动源,建议使用低相噪Agilent 8664B发生器搭配TTE带通滤波器

    3. 产品特点和优势


    LTC2246H和LTC2226H的主要优势在于其高动态范围和高速度,能够提供出色的信号处理能力。它们能够在宽频率范围内(1MHz至70MHz)保持良好的性能表现,且具备强大的抗干扰能力和低噪声特性,非常适合工业领域的信号采集和处理任务。

    4. 应用案例和使用建议


    LTC2246H和LTC2226H常用于雷达系统、通信设备及医疗仪器等领域,这些领域对信号的精确度和可靠性要求极高。使用时建议通过低噪声的信号源和带通滤波器来改善信号质量,减少宽带噪声的影响。对于更高频率的应用,需要咨询工厂以获得技术支持。

    5. 兼容性和支持


    - 兼容性:LTC2246H和LTC2226H可以与多种数据采集和测试系统兼容,例如DC718 QuickDAACs+ 数据采集和测试系统。
    - 支持:制造商提供详细的技术文档和支持服务,用户可以通过呼叫工厂获取设计文件和技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 如何设置时钟源? | 使用低抖动信号源,如Agilent 8664B发电机,配合TTE带通滤波器。 |
    | 如何优化信号质量? | 使用低噪声信号源和带通滤波器,以减少宽带噪声影响。 |

    7. 总结和推荐


    LTC2246H和LTC2226H是高性能的12位和14位ADC,在工业应用中表现出色。它们具备卓越的动态范围、高速采样能力和广泛的频率范围,适用于多种高性能信号处理需求。鉴于其优越的性能和可靠性,强烈推荐在需要高精度信号采集和处理的应用中使用此系列ADC。

DC1350A-A参数

参数
零件状态 在售
包装方式 盒装
