EV1HMC8410LP2F

厂牌: ANALOG DEVICES

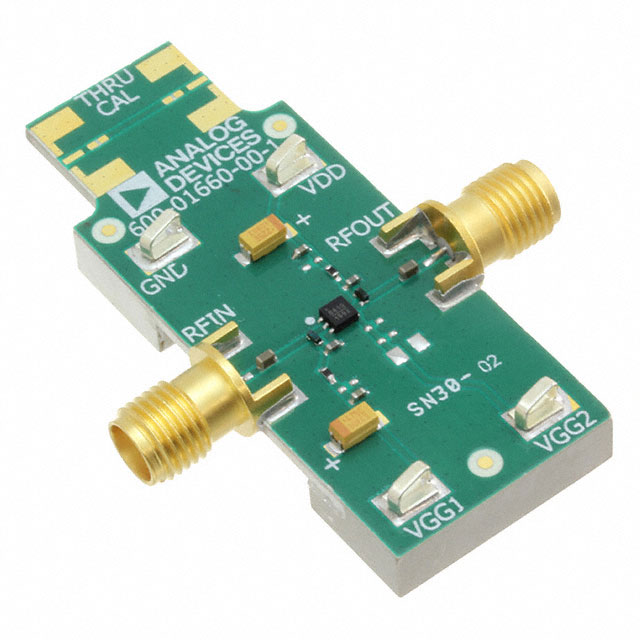

产品描述: HMC8410 RF Amplifier Evaluation Board
供应商型号: 4033137
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC8410LP2F

EV1HMC8410LP2F概述


    产品简介


    产品类型:本产品是型号为HMC8410的低噪声放大器(Low Noise Amplifier,LNA),采用砷化镓(GaAs)材料制造,具有高集成度和宽频带特性。
    主要功能:该放大器是一种单端输入输出的微波集成电路(MMIC),属于高电子迁移率晶体管(pHEMT)技术,能够在0.01 GHz到10 GHz的频率范围内提供低噪声和高增益性能。
    应用领域:HMC8410广泛应用于软件定义无线电(Software Defined Radios)、电子战系统(Electronic Warfare)及雷达应用(Radar Applications)等对信号质量要求极高的领域。

    技术参数


    - 频率范围:0.01 GHz 至 10 GHz
    - 典型增益:19.5 dB
    - 噪声系数:1.1 dB(典型值)
    - 输出三阶交调截点:33 dBm(典型值)
    - 饱和输出功率:22.5 dBm
    - 供应电流:65 mA
    - 供应电压:2 V至6 V

    产品特点和优势


    HMC8410的主要特点是其卓越的低噪声性能和高增益,适合各种高频应用需求。具体来说:
    - 低噪声系数:1.1 dB的低噪声系数,使得它特别适用于需要高信噪比的应用场合。
    - 高增益和输出IP3:19.5 dB的典型增益以及33 dBm的输出IP3确保了高动态范围和稳定性。
    - 封装设计:采用2 mm × 2 mm的小尺寸LFCSP封装,易于集成到SMT工艺中,适用于空间受限的设计。
    - 温度稳定:即使在不同温度下,增益变化也非常小,保证了其性能的可靠性。

    应用案例和使用建议


    应用案例:
    HMC8410非常适合用于构建软件定义无线电系统,能够处理多种无线通信标准。此外,它也可以作为许多模拟器件公司的混频器的本地振荡器驱动器,从而实现高效的信号处理。
    使用建议:
    为了充分发挥HMC8410的性能,在设计时需要注意:
    - 确保接地连接的低电感特性以保障稳定的运作。
    - 注意电源电压的正确管理,避免超过绝对最大额定值。
    - 在设计射频电路时考虑其宽频带特性,避免不必要的阻抗匹配,简化电路设计。

    兼容性和支持


    HMC8410与大多数50 Ω系统的直接接口使其与众多现有设备兼容。制造商提供了详细的技术文档和支持服务,确保客户能充分利用这一先进产品的所有潜力。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电路不稳定 | 检查接地连接,确保使用低电感材料。 |
    | 增益不达标 | 调整电源电压至推荐值,检查连接是否正确。 |

    总结和推荐


    综上所述,HMC8410是一款高性能、多功能的低噪声放大器,适用于多种高频应用场合。其卓越的低噪声性能和高增益特性使其成为构建高质量射频系统的理想选择。强烈推荐此款产品给寻求高性能射频组件的设计师和工程师。
    通过以上内容,我们可以全面了解HMC8410低噪声放大器的功能、技术规格及其应用价值,为用户提供详细的参考信息。

EV1HMC8410LP2F参数

参数
零件状态 在售
包装方式 盒装

EV1HMC8410LP2F厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC8410LP2F数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC8410LP2F EV1HMC8410LP2F数据手册

EV1HMC8410LP2F封装设计

查看详情并下载
Symbol
Footprint
3D Model
