EV1HMC7992LP3D

厂牌: ANALOG DEVICES

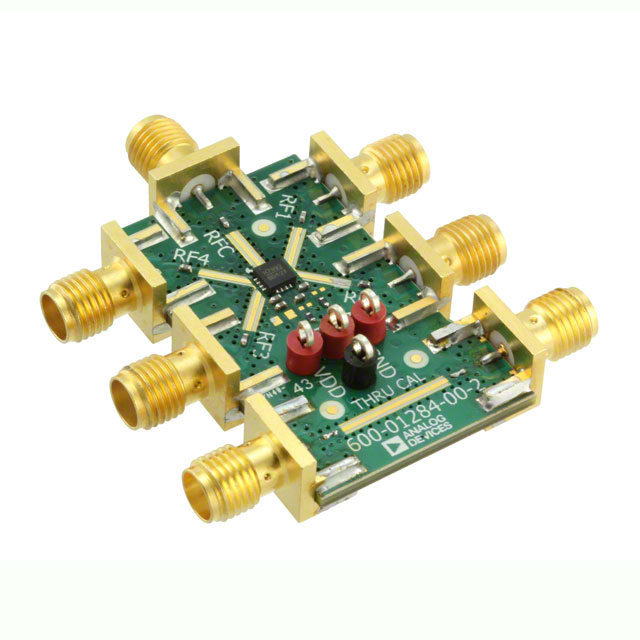

产品描述: HMC7992LP3DE RF Switch Evaluation Board
供应商型号: 4033134
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC7992LP3D

EV1HMC7992LP3D概述


    产品简介


    产品类型: HMC7992是一款单极四通(SP4T)开关,属于非反射型设计,专为高频应用而设计。
    主要功能: 它能够在0.1 GHz至6.0 GHz的频率范围内提供高隔离度和低插入损耗,适用于多种射频和微波应用。
    应用领域: 这款开关广泛应用于蜂窝/4G基础设施、无线基础设施、汽车远程信息处理、移动无线电以及测试设备等领域。

    技术参数


    | 参数 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 插入损耗 | 0.6 | 0.9 | 1.5 | dB |
    | 隔离度 | 40 | 45 | 30 | dB |
    | 回波损耗 | 25 | 24 | 17 | dB |
    | 切换速度上升时间 | 30 | - | - | ns |
    | 切换速度下降时间 | 30 | - | - | ns |
    | 压缩点1 dB | 33 | 35 | - | dBm |
    | 输入三阶交调截点 (IIP3) | 56 | 58 | - | dBm |

    产品特点和优势


    HMC7992具备诸多独特功能,使其在市场上脱颖而出:
    - 高隔离度: 在2 GHz时达到45 dB,确保信号纯净无干扰。
    - 低插入损耗: 在2 GHz时仅为0.6 dB,最大程度减少信号衰减。
    - 高功率处理能力: 通过路径可承受高达33 dBm的输入功率。
    - 高性能线性度: 输入压缩点P1dB典型值为35 dBm,满足高标准要求。
    - 兼容多种控制电压: 支持标准TTL、CMOS及1.8V控制信号。
    - 紧凑封装: 采用16引脚3 mm x 3 mm的LFCSP封装,节省空间。

    应用案例和使用建议


    应用案例: HMC7992被广泛应用于无线基础设施中,用于多路复用、信号路由等功能。例如,在蜂窝通信系统中,它可以通过切换不同的RF路径来优化信号传输。
    使用建议:
    - 确保信号线阻抗匹配为50Ω,以避免反射和信号失真。
    - 在数字控制输入端增加旁路电容,改善RF信号隔离效果。
    - 按照理想的上电顺序进行操作,以避免内部ESD结构损坏。

    兼容性和支持


    HMC7992与市面上常见的TTL、CMOS及1.8V逻辑电平兼容,简化了系统集成。制造商提供了详细的文档和支持服务,包括技术文档、评估板等,方便用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关响应慢 | 检查数字控制信号的电压和波形是否符合要求,旁路电容是否安装正确。 |
    | 插入损耗异常增大 | 确认射频路径上的阻抗匹配情况,检查是否有额外的寄生电容或电感影响。 |
    | 无法正常切换路径 | 检查控制输入A和B的状态是否正确,确保电源电压稳定。 |

    总结和推荐


    HMC7992是一款性能优异的SP4T开关,特别适合高频应用场合。它具有高隔离度、低插入损耗和高线性度等显著特点,能够有效提升系统的信号质量和可靠性。针对其广泛的适用范围和良好的兼容性,我们强烈推荐在无线通信、测试设备等相关项目中使用HMC7992。

EV1HMC7992LP3D参数

参数
零件状态 在售
包装方式 盒装
