EV1HMC544A

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 4333478
供应商: 海外现货
标准整包数: 1

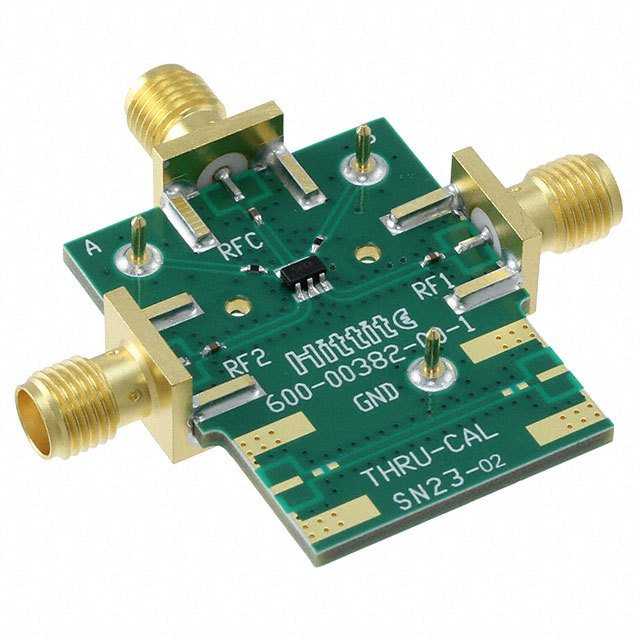

ANALOG DEVICES 评估、开发板开发工具 EV1HMC544A

EV1HMC544A概述


    产品简介


    HMC544A 和 HMC544AE 是来自 Hittite Microwave Corporation 的高性能单极双掷(SPDT)传输/接收(T/R)开关,适用于频率范围为直流至4 GHz的应用。这些组件特别适合用于基站、无线局域网(WLAN)、WiMAX 和 WiBro 等基础设施中。它们具有非常低的插入损耗、高输入功率水平和正控制功能,适用于各种通信设备中的信号切换。

    技术参数


    - 插入损耗:在1.0 GHz时为0.2 dB,4.0 GHz时为1.0 dB。
    - 隔离度:在1.0 GHz时为18 dB,4.0 GHz时为12 dB。
    - 回波损耗:在4.0 GHz时为28 dB。
    - 输入1 dB压缩点:0/+5V 控制下为36 dBm。
    - 输入三阶交调点:为60 dBm。
    - 控制电压范围:-0.2至+12 Vdc。
    - 工作温度范围:-40至+85°C。
    - 绝对最大额定值:RF 输入功率为+39 dBm,热阻为113.3°C/W。

    产品特点和优势


    HMC544A 和 HMC544AE 具有以下显著特点和优势:
    - 低插入损耗:最高插入损耗仅为1.0 dB,适用于需要高信号保真度的应用。
    - 高输入功率:提供高达39 dBm的输入功率等级,确保在高功率环境下稳定运行。
    - 紧凑型封装:采用SOT26表面贴装技术,方便集成到各类小型设备中。
    - 正控制功能:允许通过正控制电压进行开关操作,降低了功耗并提高了可靠性。
    - 宽工作频段:频率范围覆盖从直流到4 GHz,适应多种通信标准的需求。

    应用案例和使用建议


    典型应用:
    - 蜂窝网络/PCS/3G基础设施:如基站和中继器,确保高效可靠的信号切换。
    - WLAN、WiMAX 和 WiBro:适用于宽带无线接入网络,提升通信质量。
    - 微波和固定无线电台:实现稳定的数据传输,满足远距离通信需求。
    使用建议:
    - 在设计应用电路时,应注意将信号线匹配到50欧姆阻抗,以确保信号的稳定传输。
    - 建议使用HCT系列逻辑门驱动控制输入端,以提高系统兼容性。
    - 适当选择旁路电容值,以确保在最低工作频率下的最佳性能。

    兼容性和支持


    HMC544A 和 HMC544AE 支持常见的通信协议和标准,可与其他主流电子元器件轻松集成。制造商提供全面的技术支持和维护服务,包括在线订购、电话技术支持等。如果需要进一步的帮助,可通过技术支持邮箱 apps@hittite.com 联系专家团队。

    常见问题与解决方案


    问题一:如何正确处理静电敏感的设备?
    解答:遵循制造商的处理预防措施,确保设备在处理过程中不受到静电放电的影响。
    问题二:如何选择合适的旁路电容?
    解答:根据具体应用频率选择合适的电容值,通常可以通过参考数据手册中的建议来确定最佳电容值。
    问题三:如何解决因过热引起的性能下降?
    解答:确保良好的散热设计,例如使用散热片或者优化PCB布局以减少热阻。

    总结和推荐


    HMC544A 和 HMC544AE 是面向高频通信应用的高性能SPDT T/R开关。其出色的低插入损耗、高隔离度和紧凑封装使其成为理想的射频信号切换解决方案。适用于多种基础设施和无线通信设备中。鉴于其卓越的性能和广泛的应用场景,我们强烈推荐这些产品用于需要高可靠性和信号保真度的项目。

EV1HMC544A参数

参数
零件状态 在售
包装方式 盒装

EV1HMC544A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC544A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC544A EV1HMC544A数据手册
