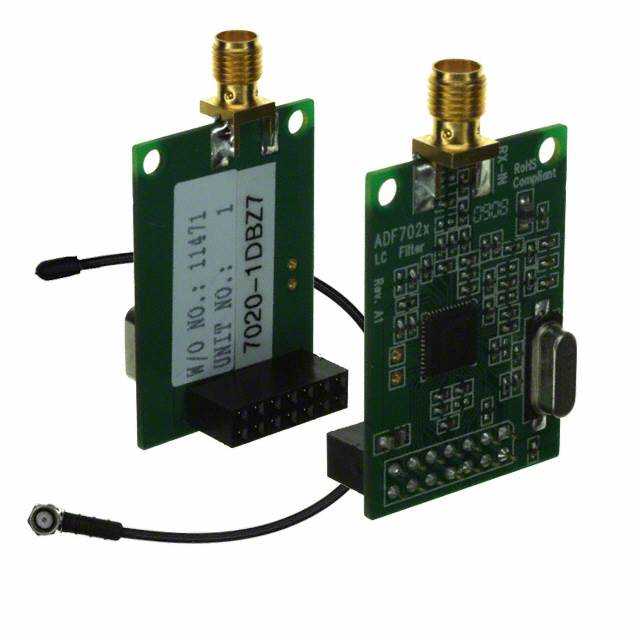

EVAL-ADF7020-1DBZ7

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-EVAL-ADF7020-1DBZ7
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADF7020-1DBZ7

EVAL-ADF7020-1DBZ7概述

    高性能FSK/ASK收发器集成电路ADF7020-1技术手册

    1. 产品简介


    ADF7020-1是一款低功耗且高度集成的FSK/GFSK/ASK/OOK/GOOK收发器集成电路,适用于低UHF和VHF频段的无线数据传输。它可以在135MHz到650MHz之间灵活设置频率,通过分频电路可以降低至80MHz。该器件在医疗应用、远程控制和安全系统、无线计量、钥匙进入系统、家庭自动化、过程控制和建筑控制等领域有广泛应用。

    2. 技术参数


    - 频率范围(直接输出):135MHz 至 650MHz
    - 频率范围(分频模式):80MHz 至 325MHz
    - 电源电压:2.3V 至 3.6V
    - 数据速率:
    - FSK/GFSK:0.15kbps 至 200kbps
    - OOK/ASK:0.15kbps 至 64kbps
    - 发射功率:−20dBm 至 +13dBm(63步进调节)
    - 接收灵敏度:
    - FSK:−119dBm(1 kbps),315 MHz
    - FSK:−114dBm(9.6 kbps),315 MHz
    - ASK:−111.8dBm(9.6 kbps),315 MHz
    - 工作电流:
    - 接收模式:17.6mA
    - 发射模式:21mA(10dBm 输出)

    3. 产品特点和优势


    - 低功耗设计:支持低功耗操作,特别适合于电池供电设备。
    - 高灵活性:通过简单3线接口即可编程RF频率、频道间隔和调制方式。
    - 集成度高:包含VCO、分数-N PLL、7位ADC、温度传感器及同步器等功能模块,大幅简化外围电路。
    - 优秀的接收灵敏度:能够达到非常高的接收灵敏度(如:−119dBm)。
    - 多功能调制方式:支持FSK、GFSK、ASK等多种调制方式。
    - 温度补偿:内置温度传感器和自动频率控制(AFC)电路,提升信号稳定性。

    4. 应用案例和使用建议


    - 医疗设备:用于无线医疗监测设备中。
    - 家庭自动化:如智能门锁、温控器等。
    - 远程控制:遥控汽车、无人机等。

    使用建议:
    - 在高温环境下使用时,建议进行温度校准,以提高温度传感器精度。
    - 为了获得更好的接收灵敏度,确保RF前端和混频器匹配良好。

    5. 兼容性和支持


    ADF7020-1提供了灵活的3线串行接口,易于与微控制器或DSP接口。官方文档详细描述了所有寄存器的定义和配置方法,便于开发者根据需要调整系统配置。此外,制造商提供详尽的技术支持和维护服务,以帮助用户解决在开发过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q: 设备无法正常工作。
    - A: 检查电源电压是否在规定范围内(2.3V~3.6V),确认所有引脚连接正确。
    - Q: 接收灵敏度低。
    - A: 调整LNA/PA阻抗匹配,参考手册中的匹配指南;检查输入信号强度和频率偏移设置。
    - Q: 通信距离短。
    - A: 检查天线设计和布局是否符合相关标准,考虑增加发射功率。

    7. 总结和推荐


    综上所述,ADF7020-1凭借其低功耗、高集成度、宽频率范围和灵活的编程能力,在各种无线数据传输应用中表现出色。无论是成本敏感型还是空间受限的应用场景,都是一款极具竞争力的产品。强烈推荐在上述应用领域中采用此款芯片。
