119197-HMC653LP2E

厂牌: ANALOG DEVICES

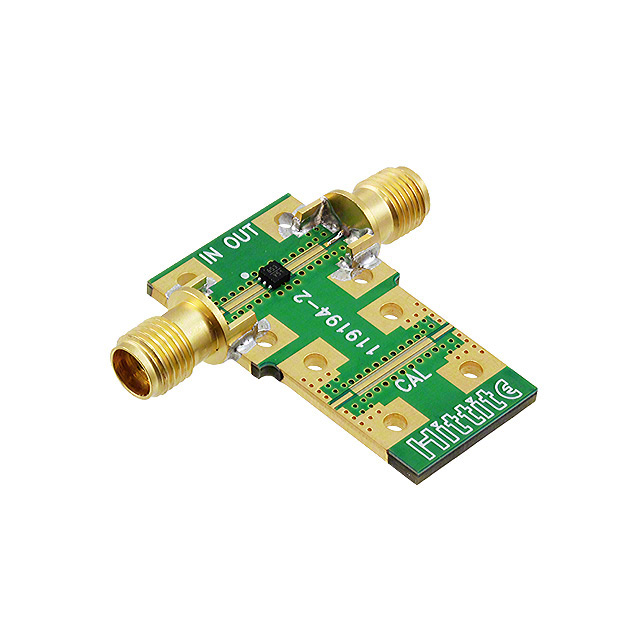

产品描述: HMC653LP2E Fixed Attenuator Evaluation Board
供应商型号: Y-119197-HMC653LP2E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 119197-HMC653LP2E

119197-HMC653LP2E概述

    HMC652LP2E至HMC655LP2E宽频固定衰减器技术手册

    产品简介


    HMC652LP2E至HMC655LP2E系列宽频固定衰减器是适用于各类高频应用的被动式器件。这些衰减器提供2 dB、3 dB、4 dB及6 dB四种固定衰减值,频率范围从直流到25 GHz。它们广泛应用于光纤通信、微波无线电、军事航天、测试测量和科学仪器等领域。通过精确控制信号强度,这些衰减器确保系统输出信号的稳定性,从而提高整体系统的性能和可靠性。

    技术参数


    以下是这些产品的关键电气和机械参数:
    | 参数 | HMC652LP2E | HMC653LP2E | HMC654LP2E | HMC655LP2E |
    | : | : | : | : | : |
    | 衰减值 (dB) | 2 | 3 | 4 | 6 |
    | 最小反射损耗 (dB) | 7.0 | 7.0 | 7.0 | 7.0 |
    | 典型反射损耗 (dB) | 22.0 | 23.0 | 20.5 | 16.5 |
    | 衰减精度 (±dB) | 0.5 | 0.5 | 0.5 | 0.5 |
    | 温度系数 (dB/℃) | 0.0004 | 0.0006 | 0.0006 | 0.0004 |
    | 工作温度范围 (℃) | -40至+85 | -40至+85 | -40至+85 | -40至+85 |
    | 输入功率 (dBm) | +25 | +25 | +25 | +25 |

    产品特点和优势


    - 高宽带宽: 从直流到25 GHz,适用于各种高频应用场景。
    - 精确衰减: 在整个工作频率范围内,衰减值精度高达±0.5 dB,保证了稳定的信号处理能力。
    - 优异的反射损耗: 反射损耗指标达到7 dB以上,确保了低失真和良好的信号质量。
    - 高可靠性: 可承受最高+25 dBm的输入功率,适用于多种苛刻环境。
    - 小型封装: 采用6引脚2x2 mm SMT封装,节省空间且便于表面贴装。

    应用案例和使用建议


    - 光纤通信: 在光纤传输系统中用于调节信号强度,以防止过载或失真。
    - 军事与航天: 需要高可靠性的系统中,例如卫星通信或雷达系统。
    - 测试与测量: 作为标准参考源,确保测试结果的一致性和准确性。
    - 科学仪器: 在精密实验仪器中用于校准和调节信号。
    使用建议:
    - 确保接地: 将所有接地引脚连接到PCB的地平面,确保信号完整性。
    - 使用阻容隔离: 若输入信号含有非零直流分量,需使用直流隔离电容。

    兼容性和支持


    - 兼容性: 具有广泛的互操作性,可与其他SMT组件和设备无缝集成。
    - 技术支持: 提供详细的应用支持和技术文档,帮助客户解决各种技术问题。

    常见问题与解决方案


    1. 如何确保衰减精度?
    - 确保正确安装并遵循应用指南,使用符合规范的电路板设计。

    2. 温度变化对衰减有何影响?
    - 温度系数低(<0.001 dB/℃),保证在较宽温度范围内衰减稳定。

    3. 如何避免静电损坏?
    - 遵守ESD防护措施,使用防静电包装和处理工具。

    总结和推荐


    综上所述,HMC652LP2E至HMC655LP2E系列宽频固定衰减器凭借其宽频带宽、高精度和出色的反射损耗,在多个领域展现出卓越性能。它特别适合于需要精确控制信号强度的应用场合。强烈推荐该系列产品给寻求高性能、高可靠性的电子工程师和技术采购人员。

119197-HMC653LP2E参数

参数
零件状态 在售
包装方式 盒装

119197-HMC653LP2E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

119197-HMC653LP2E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 119197-HMC653LP2E 119197-HMC653LP2E数据手册

119197-HMC653LP2E封装设计

查看详情并下载
Symbol
Footprint
3D Model
